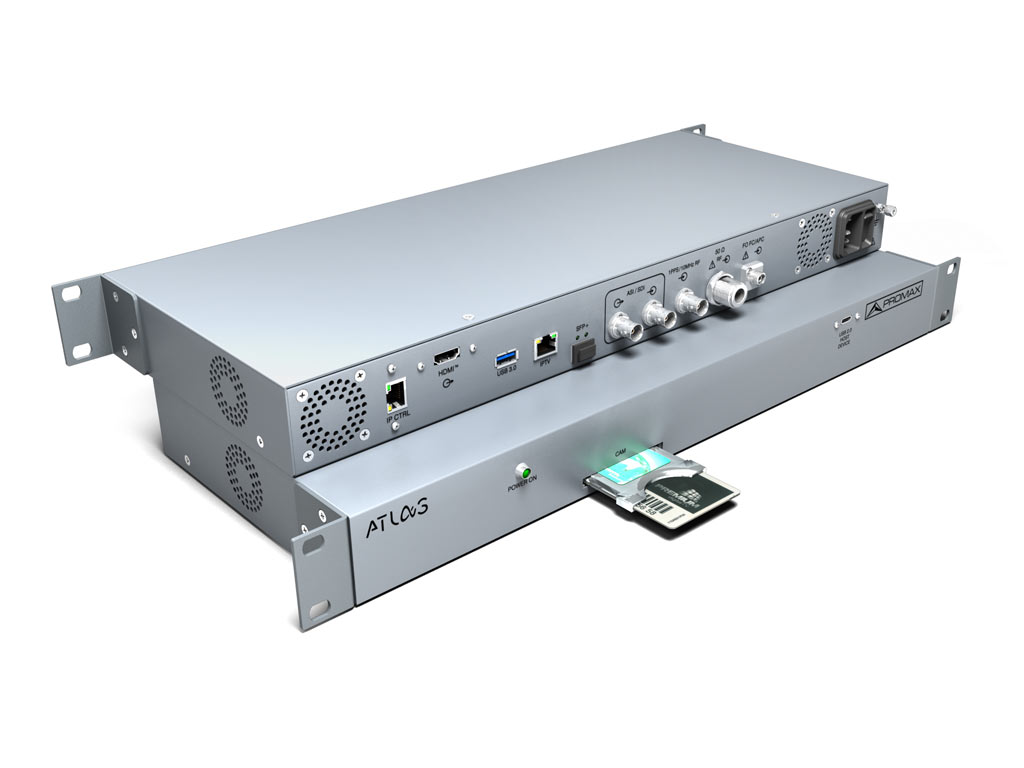

ATLAS NG Rack: Analyseur broadcast au format rack

Conçu comme la solution universelle pour l'environnement broadcast actuel. Une philosophie polyvalente qui unifie les standards traditionnels et IP, incluant la 4K, l'ATSC 3.0, la norme ST 2110 et l'analyse avancée des réseaux de production audiovisuelle. Parfait pour la surveillance de tous types de signaux broadcast, y compris dans les environnements « All-IP ».

RECEVOIR UN DEVIS

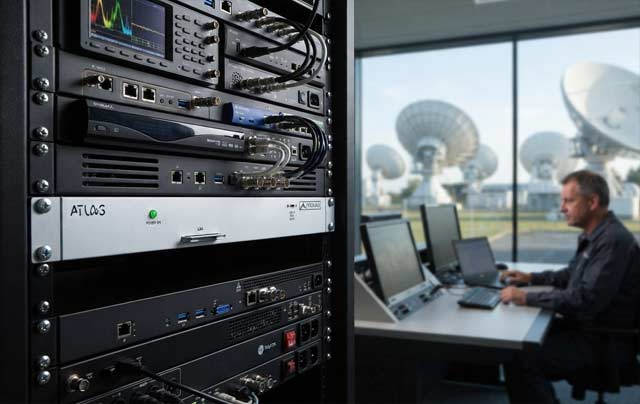

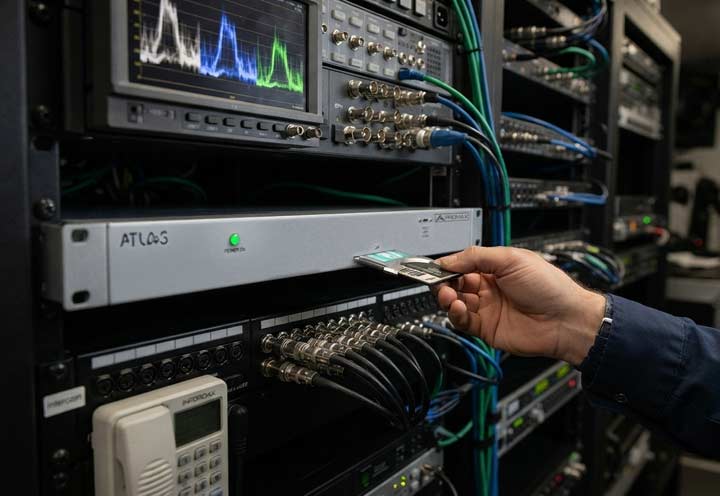

La version rack 19" 1U de l'ATLAS NG intègre toutes les technologies du monde audiovisuel : ATSC 3.0, DVB, ST 2110, DVB-S2x, IPTV, fibre optique, 3G-SDI, Wi-Fi... Une conception qui répond aux exigences des unités mobiles (cars régie), des centres de production et, plus généralement, partout où une analyse fiable des signaux est nécessaire, à chaque étape de la chaîne de production et dans les environnements « All-IP » complexes.

L'ATLAS NG est la solution globale pour l'analyse de signaux dans les environnements broadcast, de la diffusion traditionnelle aux environnements de production sur IP. Il intègre un puissant analyseur de spectre de 6 GHz et permet le décodage vidéo 4K en H.265 avec une profondeur de couleur de 10 bits. Le mesureur peut être piloté via un navigateur web depuis n'importe quel point du réseau local (et depuis n'importe quel endroit dans le monde via Internet).

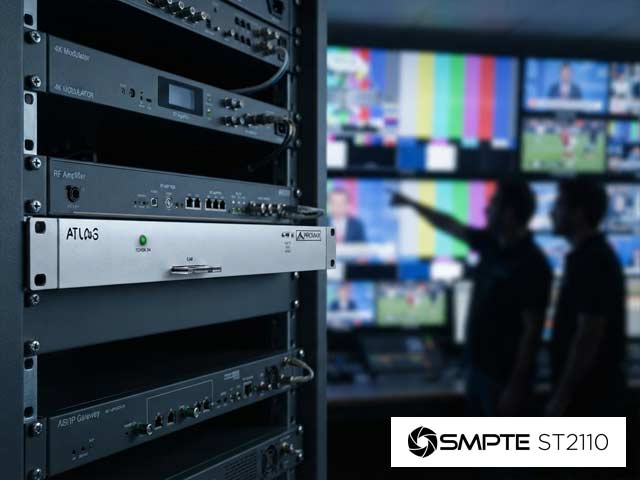

Un mesureur de champ et analyseur de signaux doté d'une analyse avancée des protocoles IP, incluant SMPTE ST 2110, SRT et NDI. Son architecture hybride permet de monitorer les flux SDI, l'IPTV et les réseaux haut débit, garantissant ainsi la continuité de service lors de productions en direct et dans les environnements « All-IP » complexes.

NORMES DE DIFFUSION
TV/Radio numérique terrestre	DVB-T, DVB-T2 (T2-base, T2-lite), ISDB-T/Tb (full seg / 1seg), ATSC 1.0, ATSC 3.0, DAB, DAB+
Câble numérique	DVB-C, DVB-C2, J.83 annex-B, 16/64/256-QAM
Satellite numérique	DVB-S, DVB-S2 VCM/ACM/CCM, DVB-S2x, DSS, QPSK
Analogue	Analogue terrestre (PAL, SECAM, NTSC), FM RDS

ANALYSEUR DE SPECTRES	De 5 MHz à 6 GHz

MODE IPTV MULTICAST/UNICAST	Plus de 20 mesures (y compris Jitter, Packet rate, Historique + jitter, Inter Packet Arrival Time). Multicast. Réception de T2MI&BTS.

MODE SD/HD/3G-SDI	Entrée/sortie de 3 Gbps. Diagramme de l'OEil, Détection des erreurs CRC et surveillance de 16 canaux audio AES3, Carte de test 1080p 60

ANALYSEUR DE STREAMING	Réception SRT en mode caller, listener et rendezvous. Plus de 12 mesures (compris le RTT, la latence, les paquets NACK et l'analyse du TS reçu). Analyseur OTT

MODE ANALYSEUR WIFI 802.11 ac/a/b/g/n	Analyseur de spectre + WiFi dongle. RSSI, Occupation du point d'accès, SNR, Bruit

MODE ASI-TS	Compatibilité avec TS, T2MI et BTS

MODE TÉLÉPHONIE 4G/5G (en option)	Dual SIM. Indication des bandes montantes/descendantes sur le spectre. Mesures: RSSI, RSRP, RSRQ, SINR, SRXLEV.

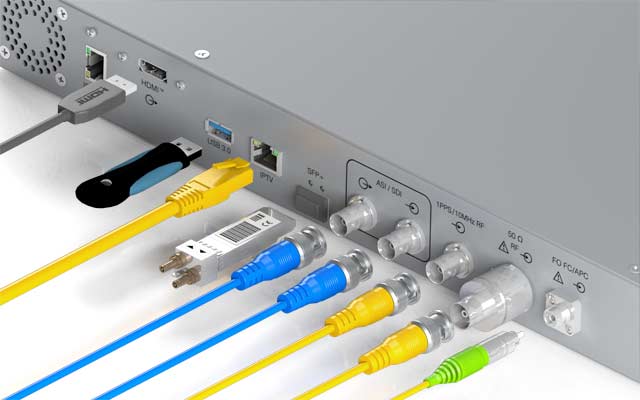

ENTRÉES ET SORTIES

Entrée RF universelle (type N, 50 Ω femelle)
Entrée et sortir ASI/SDI (type BNC, 75 Ω femelle 3 Gbps)
Connecteur SFP+
Entrée audio/video analogique (jack 3,5 mm)
Sortie HDMI™ (v1.4b jusqu’a 3840x2160 pixels @30 Hz)
USB 2.0 master/device (Type C). Stockage et commandes à distance
Ethernet (RJ45) pour webControl et commandes à distance
Entrée optique (FC/APC, femelle)
Référence 1 PPS / 10 MHz
Entrée IPTV (RJ45 Ethernet, 10/100/1000 Mbps)
Sortie audio casque stéréo (jack 3,5 mm)
USB 3.0 host (type A, dispositifs USB-CDC)

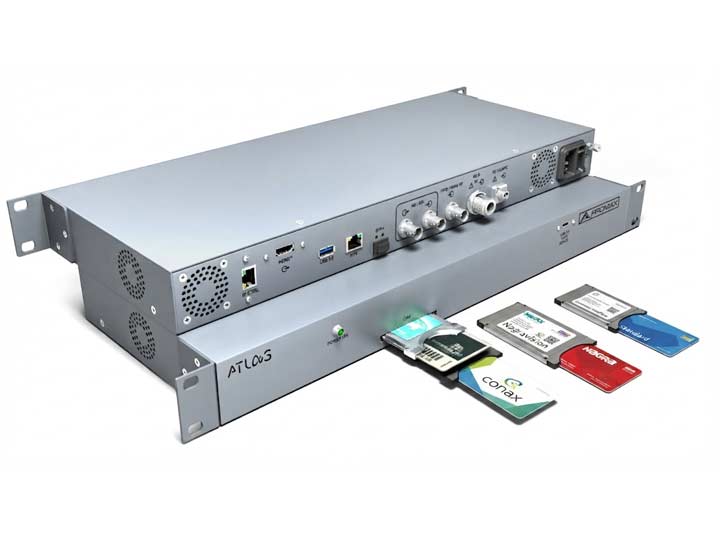

CAM (Entrée pour module compatible DVB-CI)
Double slot pour SIM (en option)

FONCTIONS

Mesures SMPTE ST2110 (en option)
Mesures SRT
Décodeur 4K
Captures d’ecran
Enregistrement de programmes
Planificateur de tâches
Monitorage du signal
Contrôle a distance (webControl)
Streaming Vidéo/Audio
Enregistrement de TS
Analyse de TS
IPTV multicast: Mesures et decodage
Diagramme de l'OEil (HD-SDI, 3G-SDI)
Memoire interne de 8GB, extensible par USB
OTT
Diagramme de constellation
LTE
Analyse dynamiche des échos
StealthID (identification instantannée du signal)
PLS (Physical Layer Scrambling)
Analyseur de spectre ultra rapide
MAX/MIN hold
Mesures et décodage de radio FM RDS
Datalogger
Beacon-Flyaways SNG et VSAT

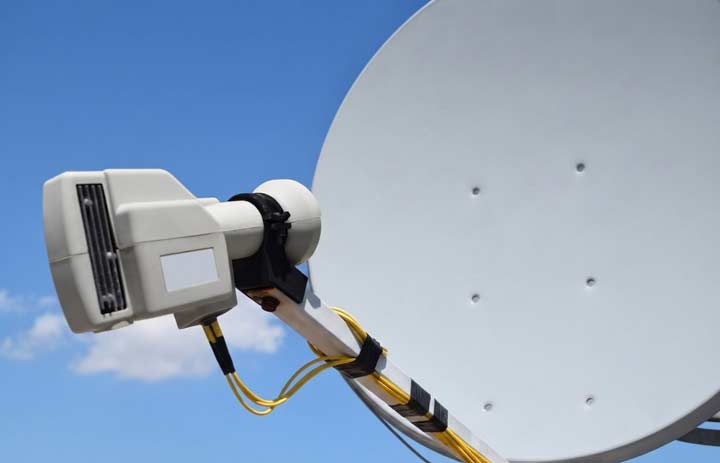

Wideband LNB
WiFi
LTE 1,8 GHz
Mesure d’intensité de champ
Merogramme
Spectrogramme
MER par porteuse
Analyse de couverture avec GPS (inclus)
Enregistrement ALP
Puissance optique à bande complète
SCAN + TILT
Shoulder attenuation
Network delay
Analyse de DVB-2 MI
Test de dérive de la fréq. porteuse

OPTIONS	Fibre optique : Mesureur de puissance optique sélectif + convertisseur optique en RF Mesures avancées pour la radio FM Mesures avancées pour la radio numérique DAB et DAB+ Mesures 4G/5G Sortie SDI et ASI optique Entrée SDI et ASI optique Prise en charge du protocole ST2110
