RANGERNeo 2 ATSC: Mesureur de champ multifonction EXPERT

RANGER Neo 2 ATSC: Mesureur de champ multifonction EXPERT
RANGER Neo 2 ATSC: Mesureur de champ multifonction EXPERT
RANGER Neo 2 ATSC: Mesureur de champ multifonction EXPERT
RANGER Neo 2 ATSC: Mesureur de champ multifonction EXPERT
RANGER Neo 2 ATSC: Mesureur de champ multifonction EXPERT

RANGERNeo 2 ATSC: Mesureur de champ multifonction EXPERT

Mesureur de Champ Professionnel pour les installateurs experts et les ingénieurs broadcast. Il inclut Analyseur IPTV, Filtres à haute résolution, Entrée/Sortie TS-ASI, Common Interface (slot pour CAM), Enregistrement + Analyse de Transport Stream et comprend toutes les fonctions du RANGER Neo + ATSC.


Fiche Technique

Vidéo

Manuel

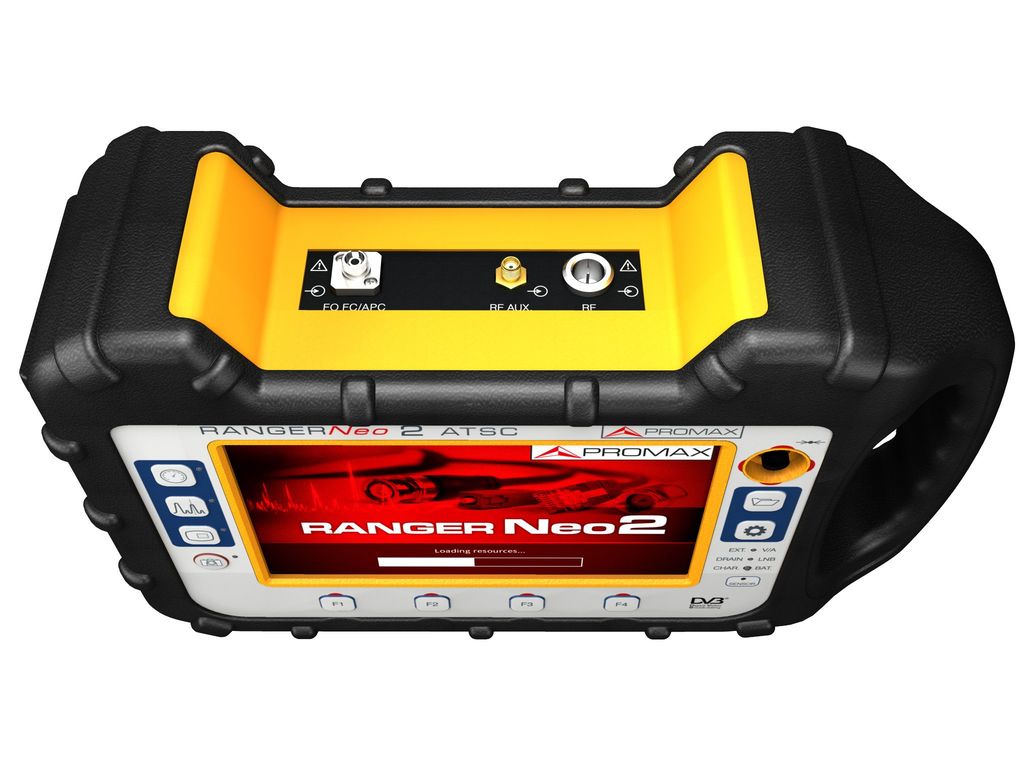

Le RANGER Neo 2 ATSC est un Mesureur de Champ Professionnel faisant partie d’une nouvelle génération d’analyseurs multifonction, TNT, TVSatellite, CATV et WiFi.

Il a été conçu pour aider les installateurs experts et les ingénieurs broadcast non seulement à réaliser leur travail habituel de façon plus simple mais aussi à faire face à tous les nouveaux défis qui viennent liés aux technologies “sans-fil” et aux nouvelles plateformes de diffusion vidéo.

Le décodage HEVC H.265 et un analyseur de spectre exceptionnel sont au coeur du mesureur de champ Neo 2 ATSC, et viennent complétés par une longue liste de fonctions telles que l’analyse WiFi (avec affichage du spectre réel), la compatibilité avec LNB wide band, le diagramme de constellation, l’analyse dynamique des échos, etc. Tout cela dans un produit compact et léger (1600g) idéal pour travailler sur le terrain.

ESSAYER LE CONTROLE A DISTANCE, DES MAINTENANT

  • Le mot de passe est Password. S'il vous plait, libérez le système pour un prochain utilisateur lorsque vous avez terminé en cliquant sur CONFIG > LOGOUT
  • e système n'accepte qu'un utilisateur à la fois. Veuillez patienter une minute si il est occupé.
  • ATSC, DVB-C2/S2, DSS, Dolby Digital Plus
  • Analyseur IPTV
  • Filtres à haute résolution
  • Entrée/Sortie TS-ASI
  • Common Interface (slot pour CAM)
  • Analyse et Enregistrement de Transport Stream
  • Spectre ultrarapide et précis avec Affichage triple-fenêtre
  • Analyse dynamique des échos
  • Interface hybride (clavier+tactile)
  • Décodage HEVC H.265
  • Compatible avec LNB à large bande
  • Analyseur Wi-Fi 2.4 GHz
  • webControla pour contrôle à distance
  • Merogramme et Spectrogramme
  • Options Fibre Optique et GPS
  • Autonomie > 4 heures

MODES DE FONCTIONNEMENT Fonctionnement hybride : Écran tactile de 7” ou clavier conventionnel
STANDARDS NUMÉRIQUES
  • ATSC
  • DVB-T, DVB-T2, ISDB-T
  • DVB-S, DVB-S2, DVB-S2 Multistream
  • DVB-C, QAM Annex B
  • DSS, ACM / VCM / CCM
  • MPEG-TS
CODECS VIDEO MPEG-2, MPEG-4 H.264, HEVC H.265
CODECS AUDIO MPEG-1, MPEG-2, HE-AAC, Dolby Digital, Dolby Digital Plus

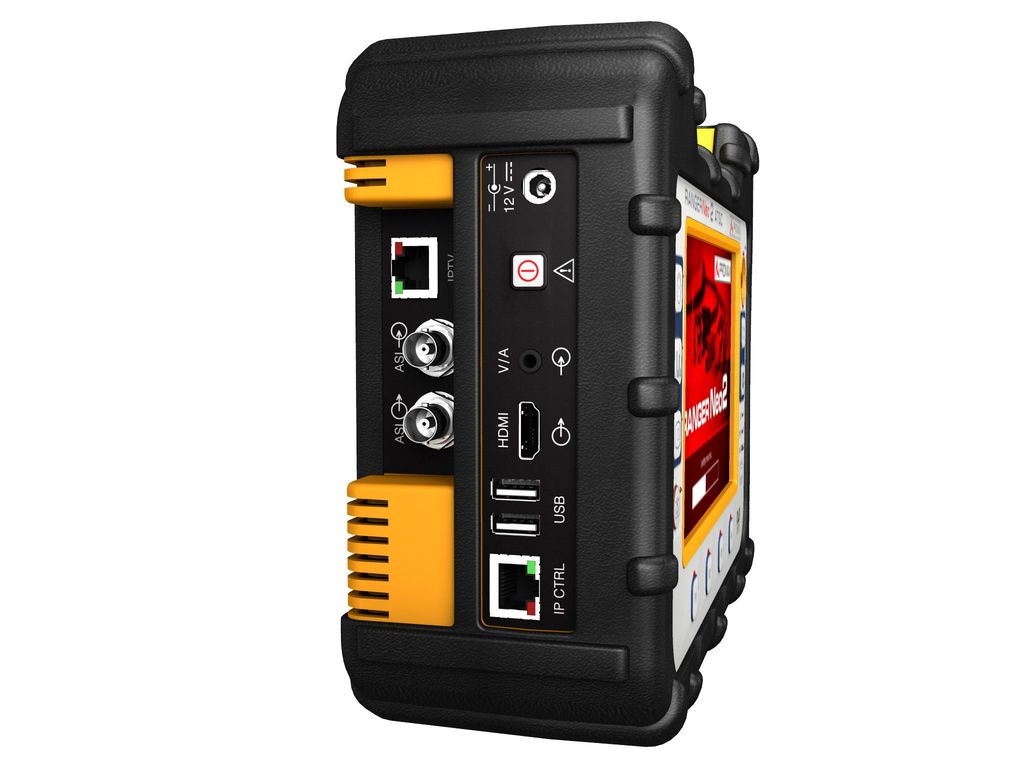

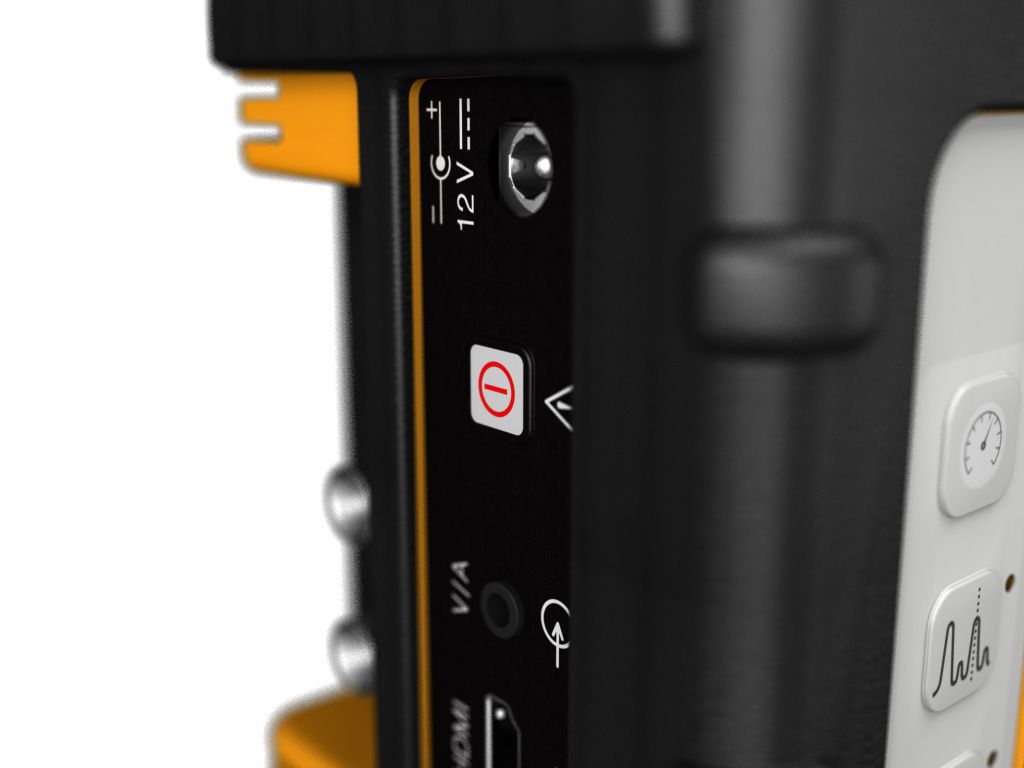

CONNECTIQUE
  • Entrée RF universelle 75 Ω
  • Entrée et sortie TS-ASI
  • Entrée IPTV UDP/RTP RJ45 Ethernet 1 Gbps
  • Sortie HDMI™
  • Interface IP pour contrôle à distance
  • Entrée et sortie Audio/Vidéo analogique
  • Common Interface (module CAM)
  • 2xUSB pour clé USB ou GPS
FONCTIONS
  • Diagramme de la constellation
  • LTE ingress test
  • StealthID (identification instantanée du signal)
  • Détection 4K
  • PLS (Physical Layer Scrambling)
  • Analyseur de spectre ultra rapide (balayage 70 ms)
  • 4K Frame grabber
  • MAX/MIN hold
  • Mesures et décodage de radio FM RDS
  • Captures d’écran et Datalogger pour rapports
  • Beacon-Flyaways SNG et VSAT
  • Wideband LNB
  • WiFi 2,4 GHz
  • LTE 1,8 GHz
  • OTT
  • Enregistrement de programmes (PVR)
  • Mesure d’intensité de champ
  • Planificateur de tâches
  • Informations sur HbbTV
  • Plan de canal DAB/DAB+ inclus
  • Spectrogramme
  • Monitorage du signal
  • Contrôle à distance (webControl)
  • GPS pour analyse de couverture (en option)
  • Streaming Vidéo / Audio
  • SCAN+TILT
  • Shoulder attenuation
  • Enregistrement de TS
  • Analyse de TS
  • Mesures et décodage IPTV multicast
  • PSIP
  • Analyse CC
BANDES DE RÉSOLUTION
  • 2, 10, 20, 30, 40, 100, 200 kHz
  • 1 MHz
OPTIONS
  • Analyseur DAB/DAB+ avancée
  • Analyse de couverture avec GPS
  • Montage en rack 19” 4U: 482 (L.) x 178 (H.) x 205 (P.) mm
  • Mesureur de Puissance Optique + Convertisseur Optique-RF + WiFi 5 GHz + LTE 2,6 GHz + Entrée RF 6 GHz
  • WiFi 5 GHz + LTE 2,6 GHz + Entrée RF 6 GHz
CONNEXION AU PC (à travers interface Ethernet)
  • Logiciel gratuit NetUpdate 4
  • Mises à jour automatiques et gratuites du firmware
  • Contrôle à distance (webControl)
  • Personnalisation des plans de fréquence
  • Rapports de mesure et captures d’écran
  • Streaming Vidéo / Audio

TVHUNTER+
SATHUNTER+
TV EXPLORER NG
HD RANGER UltraLite
HD RANGER ECO
RANGER Neo Lite
RANGER Neo +
RANGER Neo 2
RANGER Neo 3
ATLAS NG
STANDARDS NUMÉRIQUES
DVB-T/T2 (selon la version) × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-T2 Lite ✓ × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-S/S2 × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-S2 Multistream × × ✓ × ✓ ✓ ✓ ✓ ✓ ✓
DVB-S2x × × en option × × × × × × en option
DSS × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
ISDB-T/Tb (selon la version) × ✓ × × ✓ ✓ ✓ ✓ ✓
ATSC 3.0 × × en option × × × × × × ✓
ACM / VCM / CCM × × ✓ × × ✓ ✓ ✓ ✓ ✓
MPEG-TS × × ✓ × × × × ✓ ✓ ✓
DVB-T2-MI × × ✓ × × × × × ✓ ✓
DÉCODAGE 4K × × ✓ × × Frame grabber Frame grabber Frame grabber Frame grabber ✓
PROTOCOLES ST 2110 et SRT × × × × × × × × × ✓
CODECS AUDIO
MPEG-1, MPEG-2, HE-AAC, Dolby Digital Plus × × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
CODECS VIDÉO
MPEG-1, MPEG-2, H.264 × × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
H.265 (HEVC) × × ✓ × × ✓ ✓ ✓ ✓ ✓
ENTRÉES ET SORTIES
Entrée 75 Ω universelle ✓ ✓ × ✓ ✓ × × × × x
Entrée 50/75 Ω universelle × × ✓ × × ✓ ✓ ✓ ✓ ✓
Entrée type N 50 Ω universelle × × × × × ✓ ✓ ✓ ✓ ✓
Sortie HDMI™ × × ✓ × × ✓ ✓ ✓ ✓ ✓
Entrée IP × × × × × ✓ ✓ ✓ ✓ ✓
Entrée A/V analogique × × ✓ × × ✓ ✓ ✓ ✓ ✓
USB ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
Entrée et sortie ASI-TS × × × × × × × ✓ ✓ ✓
Entrée IPTV multicast × × × × × × × ✓ ✓ ✓
Slot Common Interface × × × × × × × ✓ ✓ ✓
Entrée 1 PPS × × × × × × × × ✓ ✓
Slot SFP+ × × × × × × × × × ✓
Sortie audio casque stéréo × × ✓ × × × × × × ✓
FONCTIONS
TVHUNTER+ et SATHUNTER+Analyseur de spectres, Valeur numérique, Représentation graphique, 50 points de mesure
Fonctions - -Constellation, LTE 1.6 GHz, Analyse dynamiche des échos, StealthID, PLS, Spectre ultra rapide, MAX/MIN hold, FM RDS, Captures d’ecran, Datalogger, Beacon/Flyaways SNG et VSAT, Wideband LNB, WiFi 2.4 GHz, LTE, OTT, Enregistrement de programmes, Intensité de champ, Planificateur de tâches
Fonctions additionnelles - - Constellation, LTE 1.6 GHz, Analyse dynamiche des échos, StealthID, PLS, Spectre ultra rapide, MAX/MIN hold, Captures d’ecran, Datalogger, LTE, Enregistrement de TS, Planificateur de tâches, FM RDS (en option), Wideband LNB, WiFi 2.4 GHz, Merogramme, Spectrogramme, Contrôle a distance, MER par porteuse, Puissance optique à bande complète Constellation, LTE 1.6 GHz, Analyse dynamiche des échos, StealthID, PLS, Spectre ultra rapide, MAX/MIN hold, Captures d’ecran, Datalogger, Beacon/Flyaways SNG et VSAT, LTE, Enregistrement de programmes, Intensité de champ, Planificateur de tâches, Détection H.265 comprend également:
FM RDS, Wideband LNB, WiFi 2.4 GHz, OTT		 comprend également:
Merogramme, Spectrogramme, Monitorage du signal, Contrôle a distance, MER par porteuse, Streaming Vidéo/Audio, SCAN, TILT, Shoulder attenuation		 comprend également:
Enregistrement de TS, Analyse de TS, IPTV multicast		 comprend également:
Network delay (DVB), Analyse de DVB-2 MI
ANALYSEUR DE SPECTRES
Marge (terrestre) 170 à 850 MHz × 5 à 1000 MHz 5 à 1000 MHz 5 à 1000 MHz 5 à 1000 MHz 5 à 1000 MHz 5 à 1000 MHz 5 à 1000 MHz 5 MHz à 6 GHz
Marge (satellite) × 950 à 2150 MHz 950 à 2150 MHz 950 à 2150 MHz 950 à 2150 MHz 250 à 2500 MHz 250 à 2500 MHz 250 à 2500 MHz 250 à 2500 MHz 5 MHz à 6 GHz
Marge de mesure 40 à 100 dBµV 40 à 110 dBµV 20 à 130 dBµV 20 à 120 dBµV 20 à 120 dBµV 10 à 130 dBµV 10 à 130 dBµV 10 à 130 dBµV 10 à 130 dBµV N/D
FILTRES DE RÉSOLUTION
2 kHz (terrestre) × × × × × × × ✓ ✓ ✓
10/20/30/40 kHz × × × × × × × ✓ ✓ ✓
100 kHz × × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
200 kHz × × × ✓ × × ✓ ✓ ✓ ✓
1 MHz × × × × × × × ✓ ✓ ✓
AUTONOMIE 5 h 80 min 4 h 2 h 2 h 2h 4 h 4 h 4 h 4 h
