ATLAS NG: L’analyseur broadcast universel ATSC 3.0 et DVB

ATLAS NG: L’analyseur broadcast universel ATSC 3.0 et DVB
ATLAS NG: L’analyseur broadcast universel ATSC 3.0 et DVB
ATLAS NG: L’analyseur broadcast universel ATSC 3.0 et DVB
ATLAS NG: L’analyseur broadcast universel ATSC 3.0 et DVB
ATLAS NG: L’analyseur broadcast universel ATSC 3.0 et DVB
ATLAS NG: L’analyseur broadcast universel ATSC 3.0 et DVB
ATLAS NG: L’analyseur broadcast universel ATSC 3.0 et DVB

ATLAS NG: L’analyseur broadcast universel ATSC 3.0 et DVB

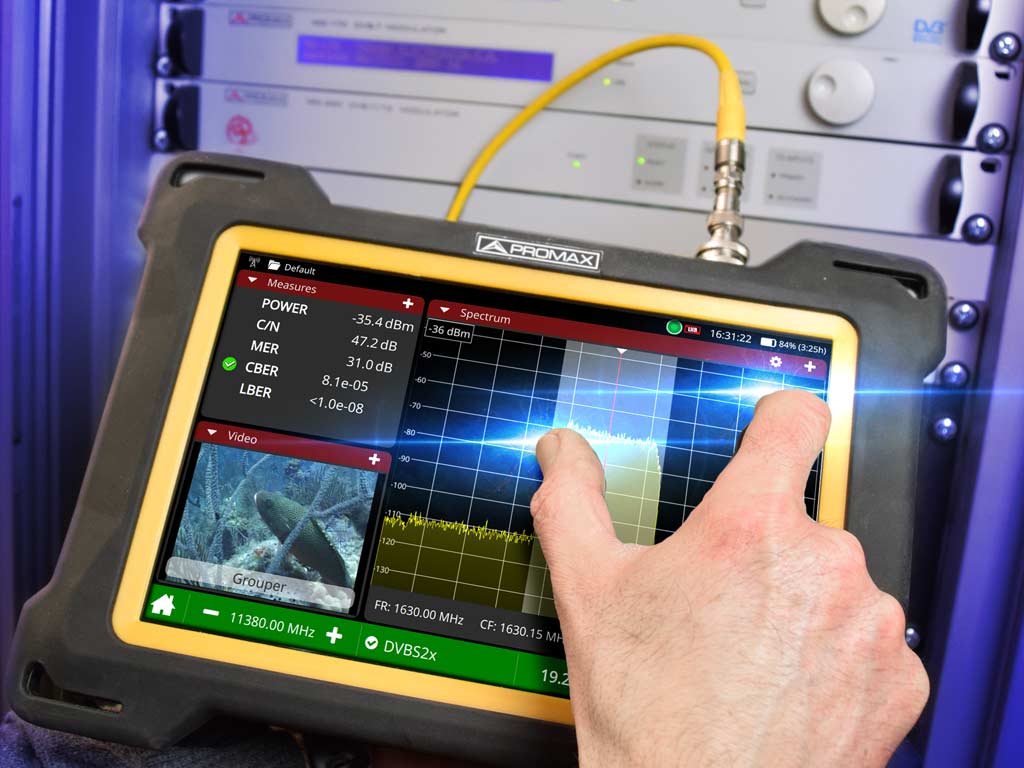

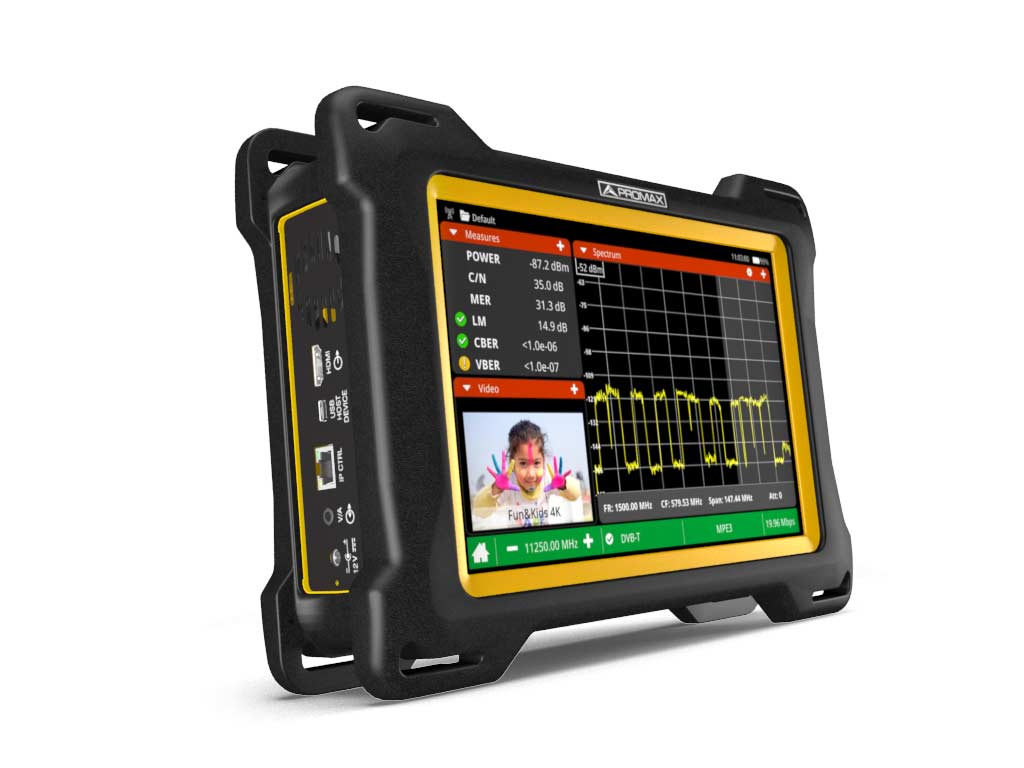

ATLAS NG est un analyseur TV polyvalent de nouvelle génération ATSC 3.0 et DVB qui inclut la 5G et supporte les exigences les plus strictes des professionnels de la diffusion, avec prise en charge du protocole ST 2110 (en option). DVB-S2x, IPTV, Fibre optique, 3G-SDI, Transport stream ASI, Wi-Fi… tout est sous contrôle !


Fiche Technique

Manuel

ATLAS NG est un analyseur de spectre broadcast capable de prendre des mesures jusqu'à 6 GHz et couvrant les bandes S et C, où un nombre croissant de technologies sont en concurrence féroce pour la bande passante. Il comprend les dernières technologies de diffusion telles que ATSC 3.0 et DVB-S2x en plus de la détection des interférences 5G.

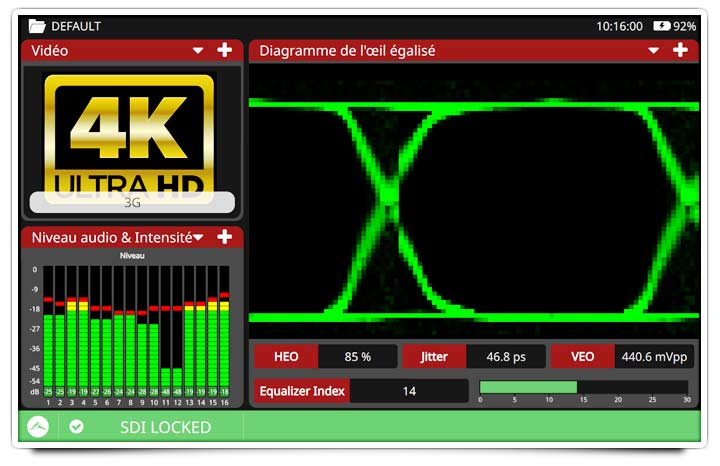

Il comprend une entrée 3G-SDI pour exécuter un diagnostic complet du signal 3G-SDI, incluant un mesureur audio professionnel et un diagramme de l'œil, et dispose d'une entrée SDI externe pour cette fonction, indépendante de l'entrée et la sortie ASI standard.

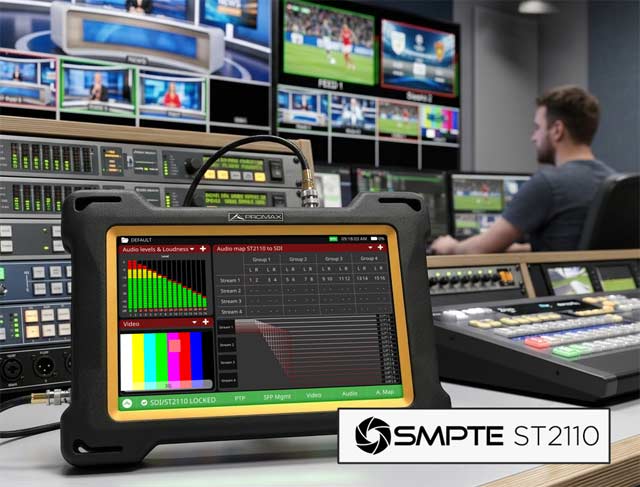

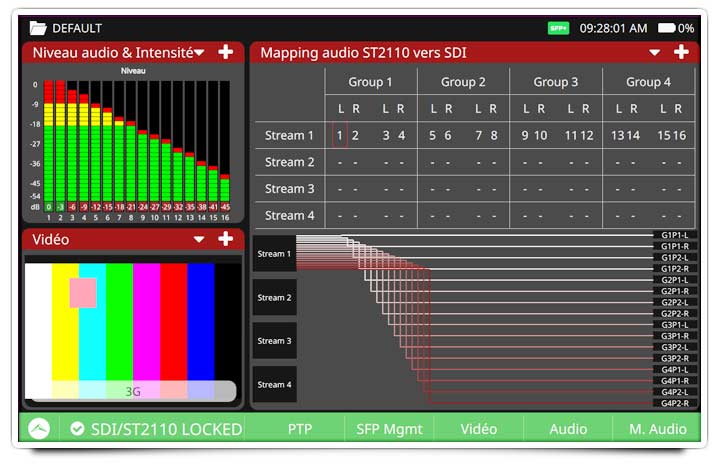

Grâce à la prise en charge optionnelle du protocole ST 2110 et à la communication avec les éléments du réseau tels que le master clock, l'ATLAS NG contribue à garantir le bon fonctionnement des liaisons de diffusion en direct et des productions en studio.

Il comprend un analyseur IPTV. L'omniprésence de la technologie IP dans l'industrie de la diffusion rend obligatoire pour un analyseur d'avoir la capacité de tester des signaux IPTV et de les surveiller. Par conséquent, il devient essentiel d'avoir à portée de main un testeur capable de surveiller et de visualiser fluxes IPTV.

La nouvelle interface utilisateur "multitouch" basée sur des panneaux d'accueil personnalisables garantit une expérience utilisateur améliorée. L'analyseur est plus facile que jamais à utiliser !

NORMES DE DIFFUSION
TV/Radio numérique terrestre DVB-T, DVB-T2 (T2-base, T2-lite), ISDB-T/Tb (full seg / 1seg), ATSC 1.0, ATSC 3.0, DAB, DAB+
Câble numérique DVB-C, DVB-C2, J.83 annex-B, 16/64/256-QAM
Satellite numérique DVB-S, DVB-S2 VCM/ACM/CCM, DVB-S2x, DSS, QPSK
Analogue Analogue terrestre (PAL, SECAM, NTSC), FM RDS

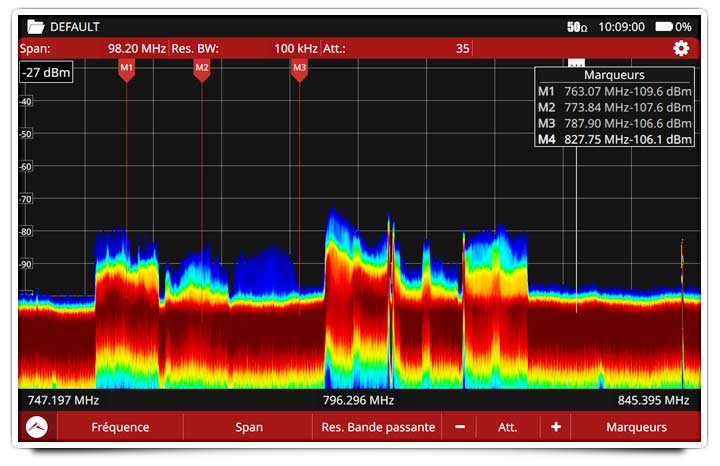

ANALYSEUR DE SPECTRES De 5 MHz à 6 GHz
MODE IPTV MULTICAST/UNICAST Plus de 20 mesures (y compris Jitter, Packet rate, Historique + jitter, Inter Packet Arrival Time). Multicast. Réception de T2MI&BTS.
MODE SD/HD/3G-SDI Entrée/sortie de 3 Gbps. Diagramme de l'OEil, Détection des erreurs CRC et surveillance de 16 canaux audio AES3, Carte de test 1080p 60
ANALYSEUR DE STREAMING Réception SRT en mode caller, listener et rendezvous. Plus de 12 mesures (compris le RTT, la latence, les paquets NACK et l'analyse du TS reçu). Analyseur OTT
MODE ANALYSEUR WIFI 802.11 ac/a/b/g/n Analyseur de spectre + WiFi dongle. RSSI, Occupation du point d'accès, SNR, Bruit
MODE ASI-TS Compatibilité avec TS, T2MI et BTS

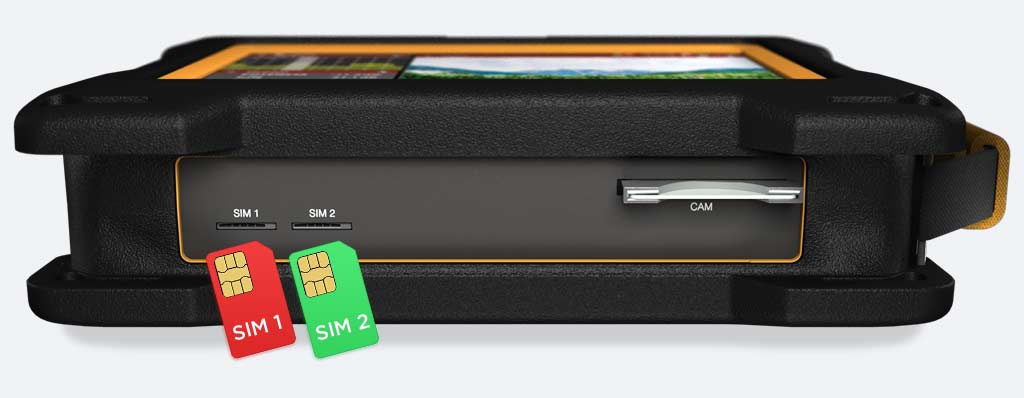

MODE TÉLÉPHONIE 4G/5G (en option) Dual SIM. Indication des bandes montantes/descendantes sur le spectre. Mesures: RSSI, RSRP, RSRQ, SINR, SRXLEV.

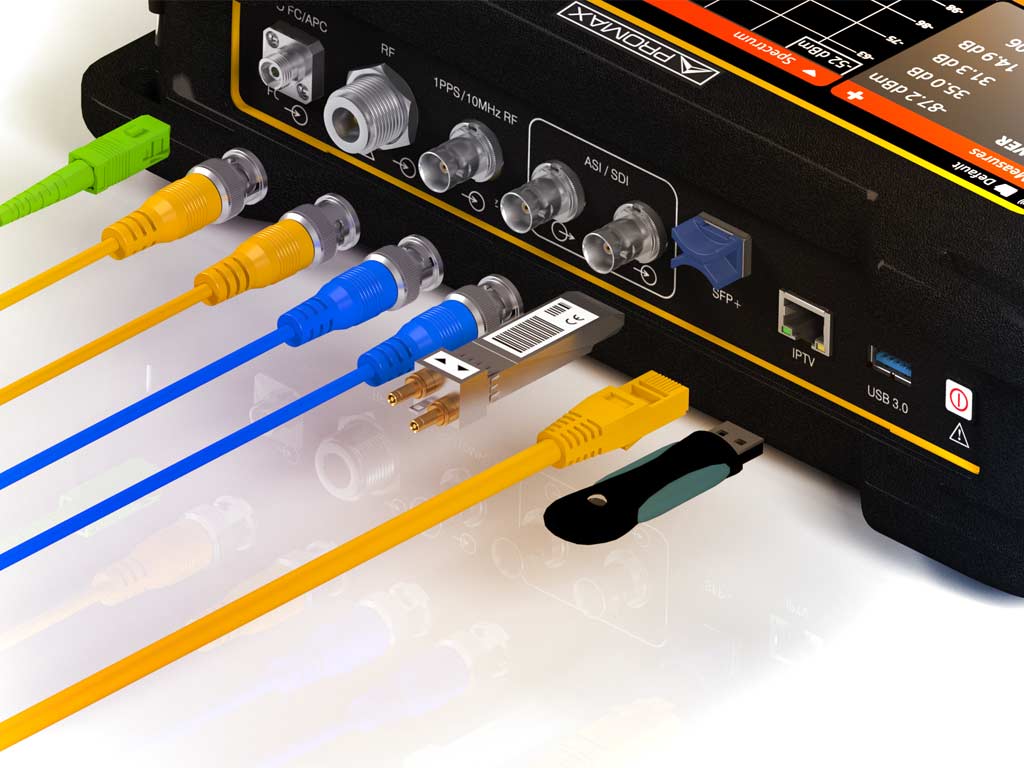

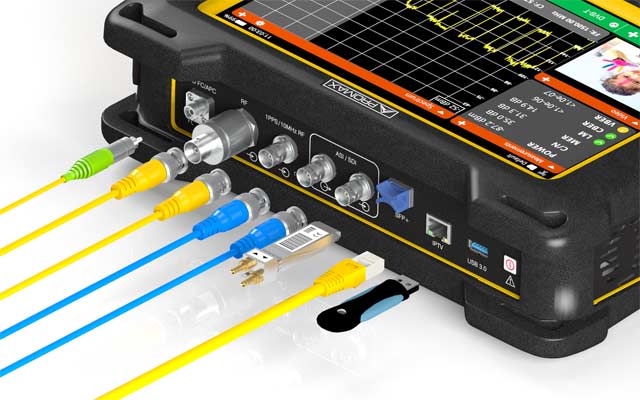

ENTRÉES ET SORTIES
  • Entrée RF universelle (type N, 50 Ω femelle)
  • Entrée et sortir ASI/SDI (type BNC, 75 Ω femelle 3 Gbps)
  • Connecteur SFP+
  • Entrée audio/video analogique (jack 3,5 mm)
  • Sortie HDMI™ (v1.4b jusqu’a 3840x2160 pixels @30 Hz)
  • USB 2.0 master/device (Type C). Stockage et commandes à distance
  • Ethernet (RJ45) pour webControl et commandes à distance
  • Entrée optique (FC/APC, femelle)
  • Référence 1 PPS / 10 MHz
  • Entrée IPTV (RJ45 Ethernet, 10/100/1000 Mbps)
  • Sortie audio casque stéréo (jack 3,5 mm)
  • USB 3.0 host (type A, dispositifs USB-CDC)
  • CAM (Entrée pour module compatible DVB-CI)
  • Double slot pour SIM (en option)
FONCTIONS
  • Diagramme de constellation
  • LTE

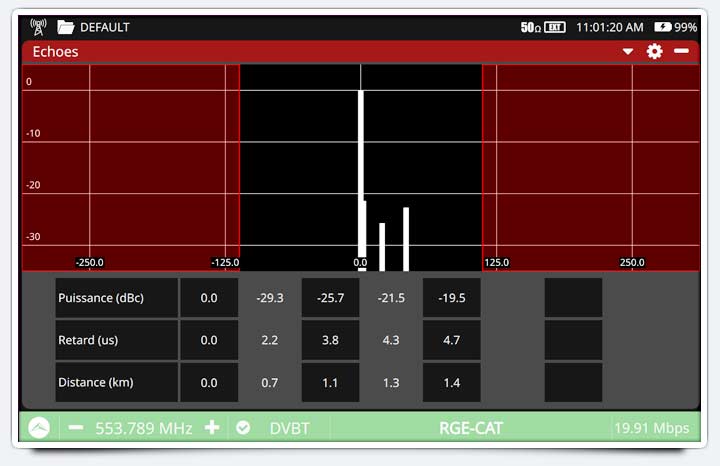

  • Analyse dynamique des échos
  • StealthID (identification instantannée du signal)
  • PLS (Physical Layer Scrambling)
  • Analyseur de spectre ultra rapide
  • Décodeur 4K
  • MAX/MIN hold
  • Mesures et décodage de radio FM RDS
  • Captures d’ecran et Datalogger pour rapports
  • Beacon-Flyaways SNG et VSAT
  • Wideband LNB
  • WiFi
  • LTE 1,8 GHz
  • Enregistrement de programmes (PVR)
  • Mesure d’intensité de champ
  • Planificateur de tâches
  • Merogramme
  • Spectrogramme
  • Monitorage du signal

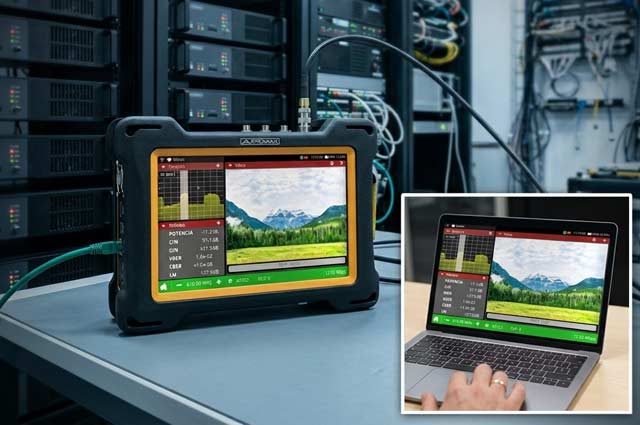

  • Contrôle a distance (webControl)
  • MER par porteuse
  • Analyse de couverture avec GPS (inclus)
  • Streaming Vidéo/Audio
  • SCAN + TILT
  • Enregistrement de TS

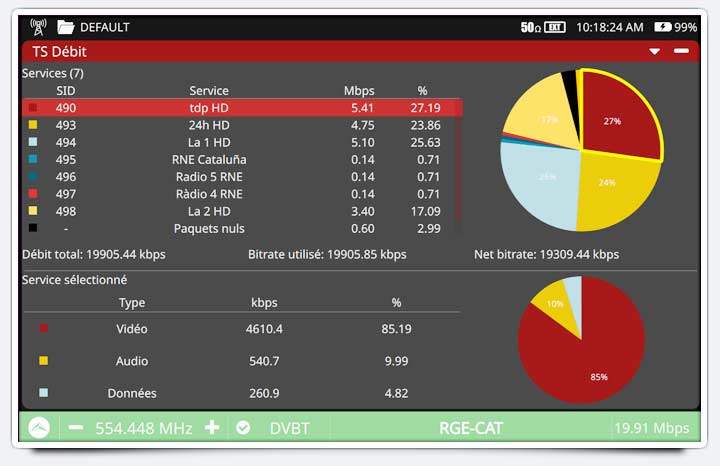

  • Analyse de TS

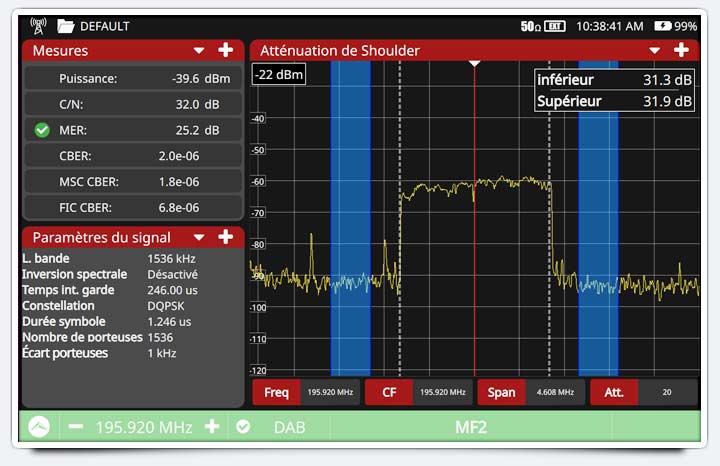

  • Shoulder attenuation
  • Mesures et décodage IPTV multicast
  • Network delay
  • Analyse de DVB-T2 MI
  • Diagramme de l'OEil (HD-SDI, 3G-SDI)
  • Enregistrement ALP
  • Test de dérive de la fréq. porteuse
  • Mesure de puissance optique à bande complète
  • Mémoire interne de 8 GB, extensible par USB
  • OTT
OPTIONS
  • Fibre optique : Mesureur de puissance optique sélectif + convertisseur optique en RF
  • Mesures avancées pour la radio FM
  • Mesures avancées pour la radio numérique DAB et DAB+
  • Mesures 4G/5G
  • Sortie SDI et ASI optique
  • Entrée SDI et ASI optique
  • Prise en charge du protocole ST2110

TVHUNTER+
SATHUNTER+
TV EXPLORER NG
HD RANGER UltraLite
HD RANGER ECO
RANGER Neo Lite
RANGER Neo +
RANGER Neo 2
RANGER Neo 3
ATLAS NG
STANDARDS NUMÉRIQUES
DVB-T/T2 (selon la version) × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-T2 Lite ✓ × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-S/S2 × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-S2 Multistream × × ✓ × ✓ ✓ ✓ ✓ ✓ ✓
DVB-S2x × × en option × × × × × × en option
DSS × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
ISDB-T/Tb (selon la version) × ✓ × × ✓ ✓ ✓ ✓ ✓
ATSC 3.0 × × en option × × × × × × ✓
ACM / VCM / CCM × × ✓ × × ✓ ✓ ✓ ✓ ✓
MPEG-TS × × ✓ × × × × ✓ ✓ ✓
DVB-T2-MI × × ✓ × × × × × ✓ ✓
DÉCODAGE 4K × × ✓ × × Frame grabber Frame grabber Frame grabber Frame grabber ✓
PROTOCOLES ST 2110 et SRT × × × × × × × × × ✓
CODECS AUDIO
MPEG-1, MPEG-2, HE-AAC, Dolby Digital Plus × × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
CODECS VIDÉO
MPEG-1, MPEG-2, H.264 × × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
H.265 (HEVC) × × ✓ × × ✓ ✓ ✓ ✓ ✓
ENTRÉES ET SORTIES
Entrée 75 Ω universelle ✓ ✓ × ✓ ✓ × × × × x
Entrée 50/75 Ω universelle × × ✓ × × ✓ ✓ ✓ ✓ ✓
Entrée type N 50 Ω universelle × × × × × ✓ ✓ ✓ ✓ ✓
Sortie HDMI™ × × ✓ × × ✓ ✓ ✓ ✓ ✓
Entrée IP × × × × × ✓ ✓ ✓ ✓ ✓
Entrée A/V analogique × × ✓ × × ✓ ✓ ✓ ✓ ✓
USB ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
Entrée et sortie ASI-TS × × × × × × × ✓ ✓ ✓
Entrée IPTV multicast × × × × × × × ✓ ✓ ✓
Slot Common Interface × × × × × × × ✓ ✓ ✓
Entrée 1 PPS × × × × × × × × ✓ ✓
Slot SFP+ × × × × × × × × × ✓
Sortie audio casque stéréo × × ✓ × × × × × × ✓
FONCTIONS
TVHUNTER+ et SATHUNTER+Analyseur de spectres, Valeur numérique, Représentation graphique, 50 points de mesure
Fonctions - -Constellation, LTE 1.6 GHz, Analyse dynamiche des échos, StealthID, PLS, Spectre ultra rapide, MAX/MIN hold, FM RDS, Captures d’ecran, Datalogger, Beacon/Flyaways SNG et VSAT, Wideband LNB, WiFi 2.4 GHz, LTE, Enregistrement de programmes, Intensité de champ, Planificateur de tâches
Fonctions additionnelles - - Constellation, LTE 1.6 GHz, Analyse dynamiche des échos, StealthID, PLS, Spectre ultra rapide, MAX/MIN hold, Captures d’ecran, Datalogger, LTE, Enregistrement de TS, Planificateur de tâches, FM RDS (en option), Wideband LNB, WiFi 2.4 GHz, Merogramme, Spectrogramme, Contrôle a distance, MER par porteuse, Puissance optique à bande complète Constellation, LTE 1.6 GHz, Analyse dynamiche des échos, StealthID, PLS, Spectre ultra rapide, MAX/MIN hold, Captures d’ecran, Datalogger, Beacon/Flyaways SNG et VSAT, LTE, Enregistrement de programmes, Intensité de champ, Planificateur de tâches, Détection H.265 comprend également:
FM RDS, Wideband LNB, WiFi 2.4 GHz, OTT		 comprend également:
Merogramme, Spectrogramme, Monitorage du signal, Contrôle a distance, MER par porteuse, Streaming Vidéo/Audio, SCAN, TILT, Shoulder attenuation		 comprend également:
Enregistrement de TS, Analyse de TS, IPTV multicast		 comprend également:
Network delay (DVB), Analyse de DVB-2 MI
ANALYSEUR DE SPECTRES
Marge (terrestre) 170 à 850 MHz × 5 à 1000 MHz 5 à 1000 MHz 5 à 1000 MHz 5 à 1000 MHz 5 à 1000 MHz 5 à 1000 MHz 5 à 1000 MHz 5 MHz à 6 GHz
Marge (satellite) × 950 à 2150 MHz 950 à 2150 MHz 950 à 2150 MHz 950 à 2150 MHz 250 à 2500 MHz 250 à 2500 MHz 250 à 2500 MHz 250 à 2500 MHz 5 MHz à 6 GHz
Marge de mesure 40 à 100 dBµV 40 à 110 dBµV 20 à 130 dBµV 20 à 120 dBµV 20 à 120 dBµV 10 à 130 dBµV 10 à 130 dBµV 10 à 130 dBµV 10 à 130 dBµV N/D
FILTRES DE RÉSOLUTION
2 kHz (terrestre) × × × × × × × ✓ ✓ ✓
10/20/30/40 kHz × × × × × × × ✓ ✓ ✓
100 kHz × × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
200 kHz × × × ✓ × × ✓ ✓ ✓ ✓
1 MHz × × × × × × × ✓ ✓ ✓
AUTONOMIE 5 h 80 min 4 h 2 h 2 h 2h 4 h 4 h 4 h 4 h
