ATLAS IP: Analyseur portable pour environnements broadcast

ATLAS IP est un analyseur IPTV multicast et unicast, avec support pour le protocole SRT et, en option, ST 2110. Il inclut SD-SDI, HD-SDI et 3G-SDI sur RF (et, sur demande, sur fibre optique).

Fiche Technique

RECEVOIR UN DEVIS

Avez-vous besoin de plus d'aide?

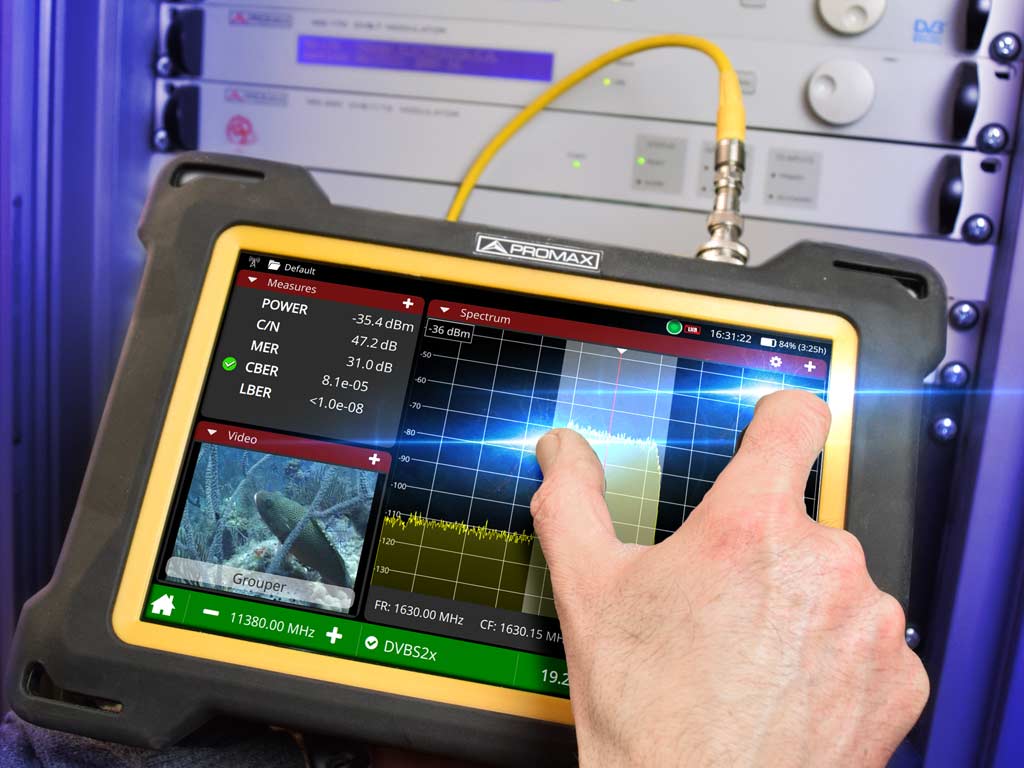

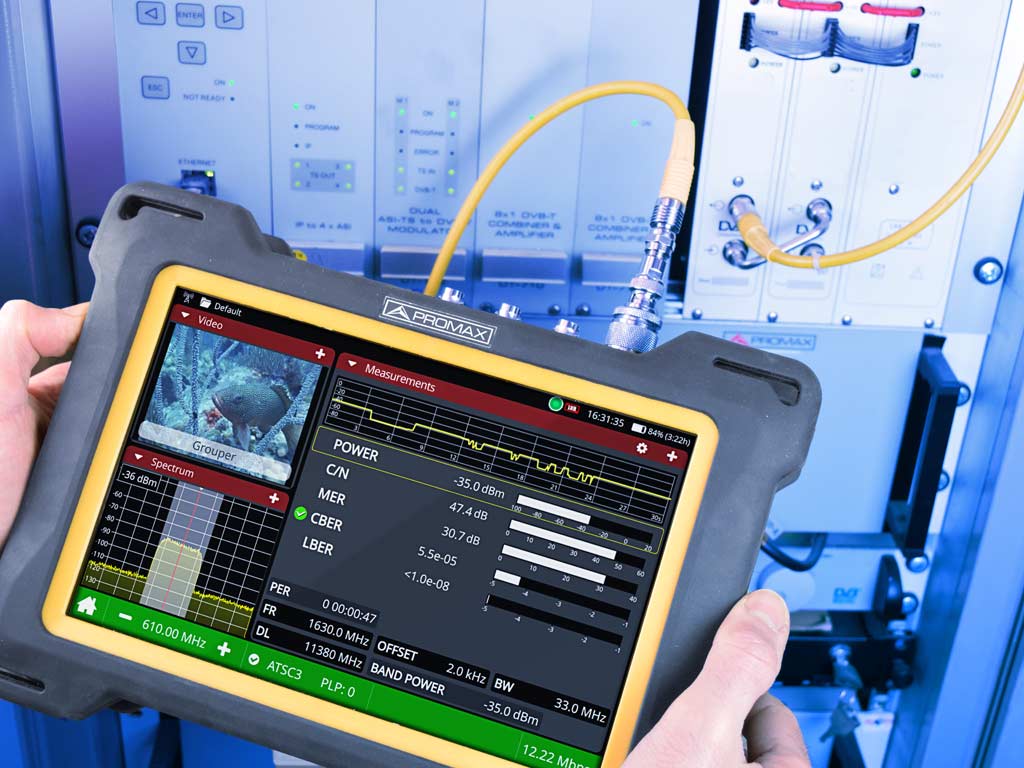

Conçu pour les environnements broadcast, ATLAS IP est un analyseur IPTV portable proposant trois modes de fonctionnement : IPTV multicast/unicast, SD/HD/3G-SDI et ASI-TS (avec support TS, T2MI et BTS). L'omniprésence de la technologie IP dans l'industrie de la diffusion rend obligatoire pour un analyseur d'avoir la capacité de tester des signaux IPTV et de les surveiller. Par conséquent, il devient essentiel d'avoir à portée de main un testeur capable de surveiller et de visualiser fluxes IPTV.

Comprend les codecs les plus fréquemment employés en radiodiffusion, notamment le H.265 4K UHD 10 bits pour la vidéo et le Dolby AC4 pour l'audio.

Il comprend une entrée 3G-SDI pour exécuter un diagnostic complet du signal 3G-SDI, incluant un mesureur audio professionnel et un diagramme de l'œil, et dispose d'une entrée SDI externe pour cette fonction, indépendante de l'entrée et la sortie ASI standard.

Grâce à la prise en charge du protocole SRT, ainsi qu'à la prise en charge optionnelle du protocole ST 2110 et à la communication avec les éléments du réseau tels que le master clock, l'ATLAS NG contribue à garantir le bon fonctionnement des liaisons de diffusion en direct et des productions en studio.

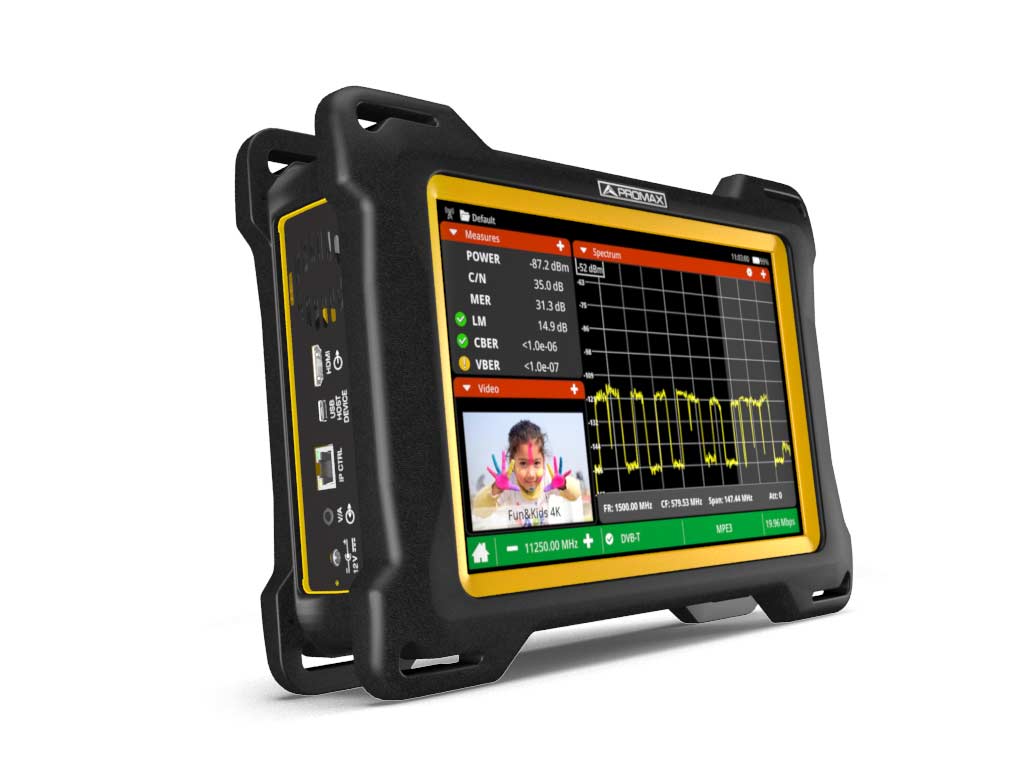

L'interface utilisateur “multitouch” asée sur des panneaux d'accueil personnalisables garantit une expérience utilisateur améliorée, simplifiant considérablement l'utilisation d'un analyseur de diffusion de ce type.

MODE IPTV MULTICAST/UNICAST	Plus de 20 mesures (y compris Jitter, Packet rate, Historique + jitter, Inter Packet Arrival Time). Multicast. Réception de T2MI&BTS.

MODE SD/HD/3G-SDI	Entrée/sortie de 3 Gbps. Diagramme de l'OEil, Détection des erreurs CRC et surveillance de 16 canaux audio AES3, Carte de test 1080p 60

MODE ASI-TS	Compatibilité avec TS, T2MI et BTS

ANALYSEUR DE STREAMING	Réception SRT en mode caller, listener et rendezvous. Plus de 12 mesures (compris le RTT, la latence, les paquets NACK et l'analyse du TS reçu). Analyseur OTT

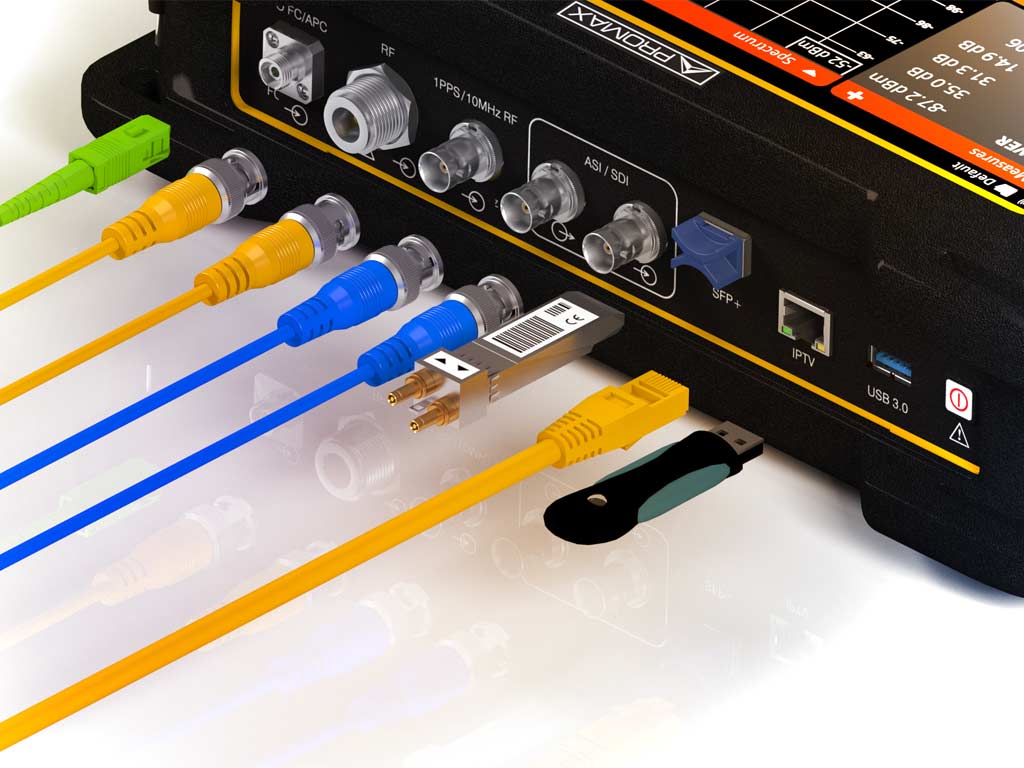

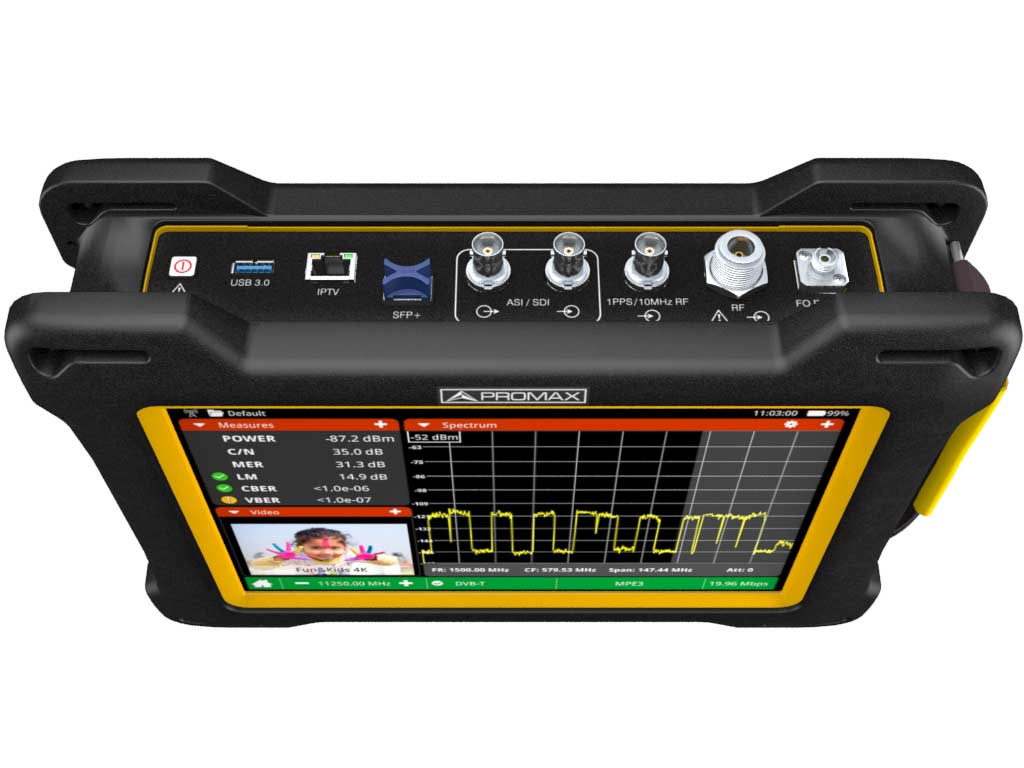

ENTRÉES ET SORTIES

Entrée et sortie ASI/SDI (type BNC, 75 Ω femelle 3 Gbps)
Connecteur SFP+
Sortie HDMI™ (v1.4b jusqu’a 3840x2160 pixels @30 Hz)
USB 2.0 master/device (Type C). Stockage et commandes à distance
Ethernet (RJ45) pour webControl et commandes à distance
Entrée IPTV (RJ45 Ethernet, 10/100/1000 Mbps)
Sortie audio casque stéréo (jack 3,5 mm)
USB 3.0 host (type A, dispositifs USB-CDC)
CAM (Entrée pour module compatible DVB-CI)
Double SIM card slot (optional)

FONCTIONS	Mesures SMPTE ST2110 (en option) Mesures SRT Décodeur 4K Captures d’ecran Enregistrement de programmes Planificateur de tâches Monitorage du signal Contrôle a distance (webControl) Streaming Vidéo/Audio Enregistrement de TS Analyse de TS IPTV multicast: Mesures et decodage Diagramme de l'OEil (HD-SDI, 3G-SDI) Memoire interne de 8GB, extensible par USB OTT

OPTIONS	Fibre optique : Mesureur de puissance optique sélectif + convertisseur optique en RF Sortie SDI et ASI optique Entrée SDI et ASI optique Prise en charge du protocole ST2110

Version 3.2.1 du firmware pour ATLAS NG et ATLAS IP Comment mettre à jour: Pour les appareils avec une version logicielle supérieure à 1.4.0. Redémarrez l'appareil (important) et alimentez-le en courant alternatif pour éviter que la batterie ne s'épuise. Décompressez le fichier à la racine d'une clé USB et insérez-la dans le port supérieur de l'appareil. Mettez à jour via le menu Paramètres > Mise à jour du logiciel. (627,06 MB)

TVHUNTER+

SATHUNTER+

TV EXPLORER NG

HD RANGER UltraLite

HD RANGER ECO

RANGER Neo Lite

RANGER Neo +

RANGER Neo 2

RANGER Neo 3

ATLAS NG

STANDARDS NUMÉRIQUES
DVB-T/T2	(selon la version)	×	✓	✓	✓	✓	✓	✓	✓	✓
DVB-T2 Lite	✓	×	✓	✓	✓	✓	✓	✓	✓	✓
DVB-S/S2	×	✓	✓	✓	✓	✓	✓	✓	✓	✓
DVB-S2 Multistream	×	×	✓	×	✓	✓	✓	✓	✓	✓
DVB-S2x	×	×	en option	×	×	×	×	×	×	en option
DSS	×	✓	✓	✓	✓	✓	✓	✓	✓	✓
ISDB-T/Tb	(selon la version)	×	✓	×	×	✓	✓	✓	✓	✓
ATSC 3.0	×	×	en option	×	×	×	×	×	×	✓
ACM / VCM / CCM	×	×	✓	×	×	✓	✓	✓	✓	✓
MPEG-TS	×	×	✓	×	×	×	×	✓	✓	✓
DVB-T2-MI	×	×	✓	×	×	×	×	×	✓	✓
DÉCODAGE 4K	×	×	✓	×	×	Frame grabber	Frame grabber	Frame grabber	Frame grabber	✓
PROTOCOLES ST 2110 et SRT	×	×	×	×	×	×	×	×	×	✓
CODECS AUDIO
MPEG-1, MPEG-2, HE-AAC, Dolby Digital Plus	×	×	✓	✓	✓	✓	✓	✓	✓	✓
CODECS VIDÉO
MPEG-1, MPEG-2, H.264	×	×	✓	✓	✓	✓	✓	✓	✓	✓
H.265 (HEVC)	×	×	✓	×	×	✓	✓	✓	✓	✓
ENTRÉES ET SORTIES
Entrée 75 Ω universelle	✓	✓	×	✓	✓	×	×	×	×	x
Entrée 50/75 Ω universelle	×	×	✓	×	×	✓	✓	✓	✓	✓
Entrée type N 50 Ω universelle	×	×	×	×	×	✓	✓	✓	✓	✓
Sortie HDMI™	×	×	✓	×	×	✓	✓	✓	✓	✓
Entrée IP	×	×	×	×	×	✓	✓	✓	✓	✓
Entrée A/V analogique	×	×	✓	×	×	✓	✓	✓	✓	✓
USB	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
Entrée et sortie ASI-TS	×	×	×	×	×	×	×	✓	✓	✓
Entrée IPTV multicast	×	×	×	×	×	×	×	✓	✓	✓
Slot Common Interface	×	×	×	×	×	×	×	✓	✓	✓
Entrée 1 PPS	×	×	×	×	×	×	×	×	✓	✓
Slot SFP+	×	×	×	×	×	×	×	×	×	✓
Sortie audio casque stéréo	×	×	✓	×	×	×	×	×	×	✓
FONCTIONS
TVHUNTER+ et SATHUNTER+	Analyseur de spectres, Valeur numérique, Représentation graphique, 50 points de mesure
Fonctions	-	-	Constellation, LTE 1.6 GHz, Analyse dynamiche des échos, StealthID, PLS, Spectre ultra rapide, MAX/MIN hold, FM RDS, Captures d’ecran, Datalogger, Beacon/Flyaways SNG et VSAT, Wideband LNB, WiFi 2.4 GHz, LTE, Enregistrement de programmes, Intensité de champ, Planificateur de tâches
Fonctions additionnelles	-	-	Constellation, LTE 1.6 GHz, Analyse dynamiche des échos, StealthID, PLS, Spectre ultra rapide, MAX/MIN hold, Captures d’ecran, Datalogger, LTE, Enregistrement de TS, Planificateur de tâches, FM RDS (en option), Wideband LNB, WiFi 2.4 GHz, Merogramme, Spectrogramme, Contrôle a distance, MER par porteuse, Puissance optique à bande complète	Constellation, LTE 1.6 GHz, Analyse dynamiche des échos, StealthID, PLS, Spectre ultra rapide, MAX/MIN hold, Captures d’ecran, Datalogger, Beacon/Flyaways SNG et VSAT, LTE, Enregistrement de programmes, Intensité de champ, Planificateur de tâches, Détection H.265			comprend également: FM RDS, Wideband LNB, WiFi 2.4 GHz, OTT	comprend également: Merogramme, Spectrogramme, Monitorage du signal, Contrôle a distance, MER par porteuse, Streaming Vidéo/Audio, SCAN, TILT, Shoulder attenuation	comprend également: Enregistrement de TS, Analyse de TS, IPTV multicast	comprend également: Network delay (DVB), Analyse de DVB-2 MI
ANALYSEUR DE SPECTRES
Marge (terrestre)	170 à 850 MHz	×	5 à 1000 MHz	5 à 1000 MHz	5 à 1000 MHz	5 à 1000 MHz	5 à 1000 MHz	5 à 1000 MHz	5 à 1000 MHz	5 MHz à 6 GHz
Marge (satellite)	×	950 à 2150 MHz	950 à 2150 MHz	950 à 2150 MHz	950 à 2150 MHz	250 à 2500 MHz	250 à 2500 MHz	250 à 2500 MHz	250 à 2500 MHz	5 MHz à 6 GHz
Marge de mesure	40 à 100 dBµV	40 à 110 dBµV	20 à 130 dBµV	20 à 120 dBµV	20 à 120 dBµV	10 à 130 dBµV	10 à 130 dBµV	10 à 130 dBµV	10 à 130 dBµV	N/D
FILTRES DE RÉSOLUTION
2 kHz (terrestre)	×	×	×	×	×	×	×	✓	✓	✓
10/20/30/40 kHz	×	×	×	×	×	×	×	✓	✓	✓
100 kHz	×	×	✓	✓	✓	✓	✓	✓	✓	✓
200 kHz	×	×	×	✓	×	×	✓	✓	✓	✓
1 MHz	×	×	×	×	×	×	×	✓	✓	✓
AUTONOMIE	5 h	80 min	4 h	2 h	2 h	2h	4 h	4 h	4 h	4 h
