RP-110: Générateur de pilotes de test pour câble coaxial

RP-110: Générateur de pilotes de test pour câble coaxial
RP-110: Générateur de pilotes de test pour câble coaxial

RP-110: Générateur de pilotes de test pour câble coaxial

Générateur de signaux pour toutes les bandes TV utilisées dans les réseaux CATV et SMATV.


Fiche Technique

Manuel

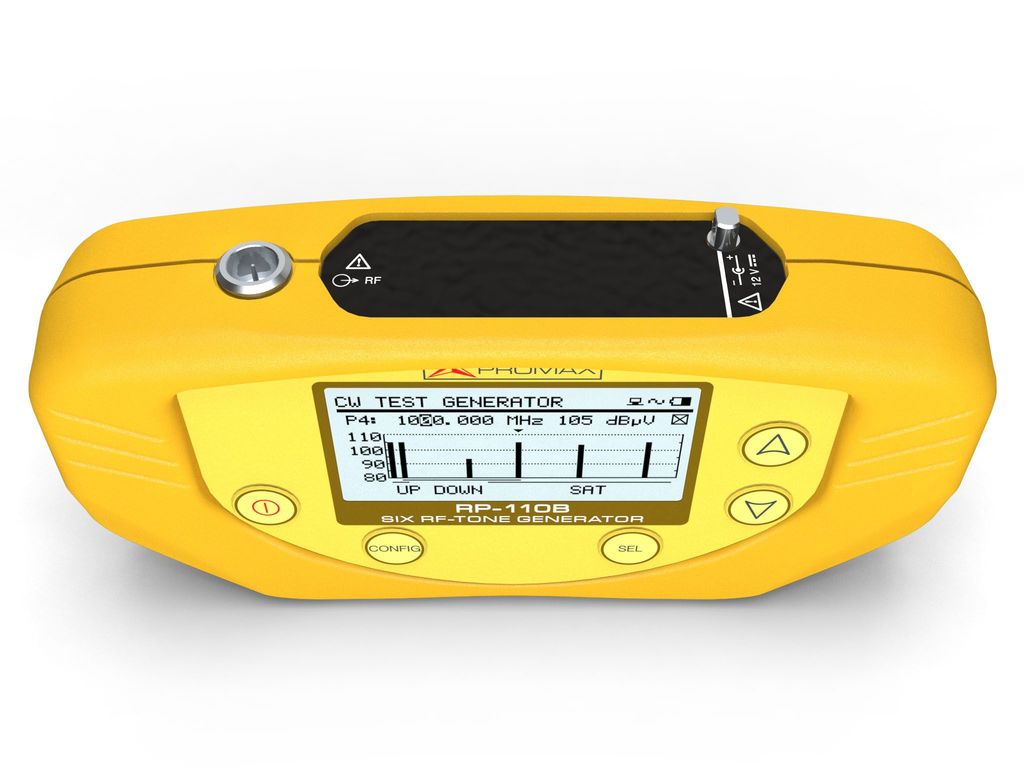

Le RP-110 est un générateur de signaux pour tester l’atténuation du câble coaxial sur toutes les bandes TV utilisées dans les réseaux CATV et SMATV.

Il dispose de six pilotes dont les fréquences et le niveau sont sélectionnables par l’utilisateur.

  • Niveau de sortie variable de 80 à 110 dBuV en pas de 1 dB, réglable de façon indépendante pour chaque pilote (Rq: pour la porteuse P4, de 83 à 110 dBµV).
  • Sauvegarde en mémoire de jusqu’à 8 configurations différentes
  • Résolution en fréquence: 25 kHz.
  • Interface d’utilisateur multilingue.
  • Connexion PC par USB pour configuration de fréquences et niveaux et pour mises à jour de Firmware.

PILOTES
  • P1: de 5,00 MHz à 10,00 MHz
  • P2: de 55,00 MHz à 100,00 MHz
  • P3: de 460,00 MHz à 540 MHz
  • P4: de 800,00 MHz à 1000,00 MHz
  • P5: de 1450,00 MHz à 1750 MHz
  • P6: de 1850,00 MHz à 2150,00 MHz
NOMBRE DE MÉMOIRES 8
PILOTES VOIE RETOUR (upstream) P1, P2
PILOTES UHF ET CATV (Downstream) P2, P3, P4
PILOTES BIS (FI Satellite) P4, P5, P6

TVHUNTER+
SATHUNTER+
TV EXPLORER NG
HD RANGER UltraLite
HD RANGER ECO
RANGER Neo Lite
RANGER Neo +
RANGER Neo 2
RANGER Neo 3
ATLAS NG
STANDARDS NUMÉRIQUES
DVB-T/T2 (selon la version) × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-T2 Lite ✓ × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-S/S2 × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-S2 Multistream × × ✓ × ✓ ✓ ✓ ✓ ✓ ✓
DVB-S2x × × en option × × × × × × en option
DSS × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
ISDB-T/Tb (selon la version) × ✓ × × ✓ ✓ ✓ ✓ ✓
ATSC 3.0 × × en option × × × × × × ✓
ACM / VCM / CCM × × ✓ × × ✓ ✓ ✓ ✓ ✓
MPEG-TS × × ✓ × × × × ✓ ✓ ✓
DVB-T2-MI × × ✓ × × × × × ✓ ✓
DÉCODAGE 4K × × ✓ × × Frame grabber Frame grabber Frame grabber Frame grabber ✓
PROTOCOLES ST 2110 et SRT × × × × × × × × × ✓
CODECS AUDIO
MPEG-1, MPEG-2, HE-AAC, Dolby Digital Plus × × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
CODECS VIDÉO
MPEG-1, MPEG-2, H.264 × × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
H.265 (HEVC) × × ✓ × × ✓ ✓ ✓ ✓ ✓
ENTRÉES ET SORTIES
Entrée 75 Ω universelle ✓ ✓ × ✓ ✓ × × × × x
Entrée 50/75 Ω universelle × × ✓ × × ✓ ✓ ✓ ✓ ✓
Entrée type N 50 Ω universelle × × × × × ✓ ✓ ✓ ✓ ✓
Sortie HDMI™ × × ✓ × × ✓ ✓ ✓ ✓ ✓
Entrée IP × × × × × ✓ ✓ ✓ ✓ ✓
Entrée A/V analogique × × ✓ × × ✓ ✓ ✓ ✓ ✓
USB ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
Entrée et sortie ASI-TS × × × × × × × ✓ ✓ ✓
Entrée IPTV multicast × × × × × × × ✓ ✓ ✓
Slot Common Interface × × × × × × × ✓ ✓ ✓
Entrée 1 PPS × × × × × × × × ✓ ✓
Slot SFP+ × × × × × × × × × ✓
Sortie audio casque stéréo × × ✓ × × × × × × ✓
FONCTIONS
TVHUNTER+ et SATHUNTER+Analyseur de spectres, Valeur numérique, Représentation graphique, 50 points de mesure
Fonctions - -Constellation, LTE 1.6 GHz, Analyse dynamiche des échos, StealthID, PLS, Spectre ultra rapide, MAX/MIN hold, FM RDS, Captures d’ecran, Datalogger, Beacon/Flyaways SNG et VSAT, Wideband LNB, WiFi 2.4 GHz, LTE, Enregistrement de programmes, Intensité de champ, Planificateur de tâches
Fonctions additionnelles - - Constellation, LTE 1.6 GHz, Analyse dynamiche des échos, StealthID, PLS, Spectre ultra rapide, MAX/MIN hold, Captures d’ecran, Datalogger, LTE, Enregistrement de TS, Planificateur de tâches, FM RDS (en option), Wideband LNB, WiFi 2.4 GHz, Merogramme, Spectrogramme, Contrôle a distance, MER par porteuse, Puissance optique à bande complète Constellation, LTE 1.6 GHz, Analyse dynamiche des échos, StealthID, PLS, Spectre ultra rapide, MAX/MIN hold, Captures d’ecran, Datalogger, Beacon/Flyaways SNG et VSAT, LTE, Enregistrement de programmes, Intensité de champ, Planificateur de tâches, Détection H.265 comprend également:
FM RDS, Wideband LNB, WiFi 2.4 GHz, OTT		 comprend également:
Merogramme, Spectrogramme, Monitorage du signal, Contrôle a distance, MER par porteuse, Streaming Vidéo/Audio, SCAN, TILT, Shoulder attenuation		 comprend également:
Enregistrement de TS, Analyse de TS, IPTV multicast		 comprend également:
Network delay (DVB), Analyse de DVB-2 MI
ANALYSEUR DE SPECTRES
Marge (terrestre) 170 à 850 MHz × 5 à 1000 MHz 5 à 1000 MHz 5 à 1000 MHz 5 à 1000 MHz 5 à 1000 MHz 5 à 1000 MHz 5 à 1000 MHz 5 MHz à 6 GHz
Marge (satellite) × 950 à 2150 MHz 950 à 2150 MHz 950 à 2150 MHz 950 à 2150 MHz 250 à 2500 MHz 250 à 2500 MHz 250 à 2500 MHz 250 à 2500 MHz 5 MHz à 6 GHz
Marge de mesure 40 à 100 dBµV 40 à 110 dBµV 20 à 130 dBµV 20 à 120 dBµV 20 à 120 dBµV 10 à 130 dBµV 10 à 130 dBµV 10 à 130 dBµV 10 à 130 dBµV N/D
FILTRES DE RÉSOLUTION
2 kHz (terrestre) × × × × × × × ✓ ✓ ✓
10/20/30/40 kHz × × × × × × × ✓ ✓ ✓
100 kHz × × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
200 kHz × × × ✓ × × ✓ ✓ ✓ ✓
1 MHz × × × × × × × ✓ ✓ ✓
AUTONOMIE 5 h 80 min 4 h 2 h 2 h 2h 4 h 4 h 4 h 4 h
