РусскийQu'est-ce qu'un OTDR et comment interpréter ses mesures
L'OTDR est un instrument utilisé dans les réseaux de fibre optique pour identifier les pertes et les ruptures, en mesurant la distance de ces défauts (appelés événements) et ainsi permettre de localiser précisément le point du réseau où les opérations de maintenance nécessaires doivent être effectuées.

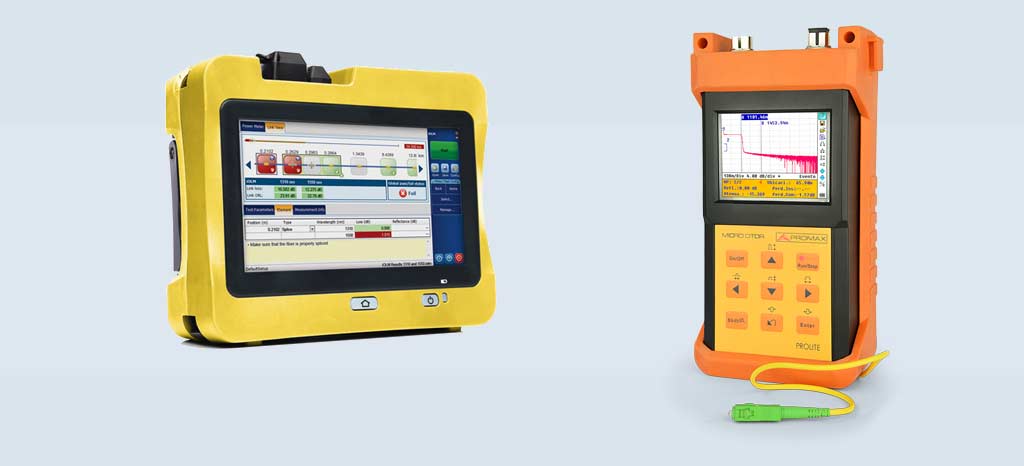

Différents modèles d'OTDR PROMAX utilisés dans les réseaux de fibre optique
RECEVOIR UN DEVIS
Quel est l'intérêt d'utiliser un OTDR ?
Dans un réseau de fibre optique au sein d'un immeuble, il est assez facile de repérer le point susceptible de causer une défaillance. Mais quand les réseaux optiques sont vastes, il est quasiment impossible de situer dans quelle rue, façade, tunnel ou conduite une cassure a eu lieu si l'on n'utilise pas un OTDR qui indique la distance entre le point de mesure et le défaut.
Comment interpréter les mesures d'un OTDR

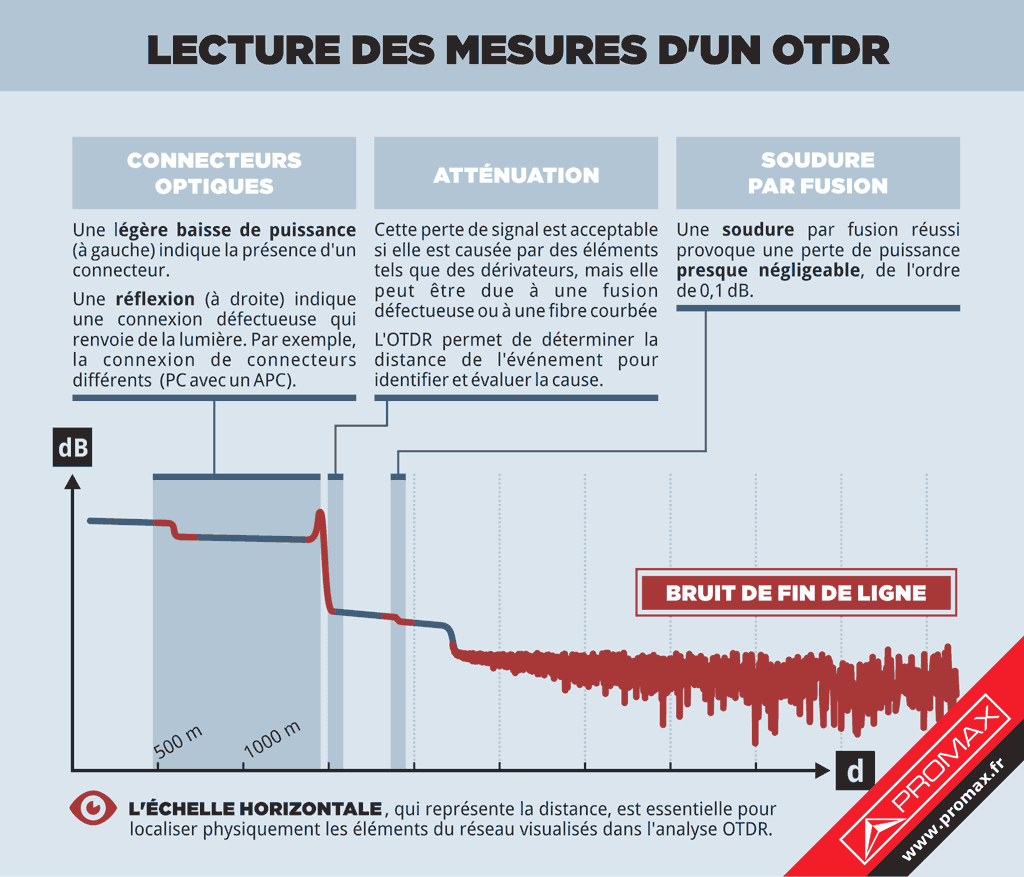

Representación gráfica de una linea de fibra óptica analizada con un OTDR. Examinando los eventos se descubren fusiones, conectores, splitters o macrocurvaturas y se puede localizar físicamente el punto de la red donde se están produciendo estos eventos.
Que mesure l'OTDR ?
Les sigles OTDR signifient Réflectomètre Optique dans le Domaine Temporel (Optical Time Domain Reflectometer) car c'est un instrument qui envoie une impulsion lumineuse, examine sa réflexion, mesure le temps qu'elle a mis pour se produire et peut donc déterminer à quelle distance les événements ont eu lieu ainsi que d'autres mesures comme:
- Mesure de la longueur de la fibre optique
- Mesure de la distance entre deux événements de la fibre
- Localisation de défauts et de discontinuités dans les fibres optiques
- Représentation graphique d'événements dans une ligne de fibre.
- Mesure des pertes entre deux points de la fibre optique.
- Mesure de l'atténuation dans les joints de fibre optique
- Mesure de la réflectance des fibres optiques
Considération relative à l'utilisation d'un OTDR: Lors de la mesure de tronçons de fibre optique, il est recommandé de sélectionner une échelle de mesure d'au moins le double de la distance prévue (plus la bobine de lancement). L'objectif est d'identifier clairement la fin de la fibre optique et de distinguer le bruit de fin de ligne des autres événements
