Pourquoi le signal T2-MI et comment l'analyser ?

31 Janvier 2019.


T2-MI est une interface de communication faisant partie du signal numérique terrestre de télévision de seconde génération (DVB-T2) transmis aux modulateurs diffusant le signal. En fait T2-MI signifie Interface de modulation T2 (T2 Modulator Interface). Le signal T2-MI fourni les informations et paramètres nécessaires pour les émetteurs.

Les techniciens en charge des réseaux utilise les informations du T2-MI pour assurer le déploiement des réseaux de télévision numérique.

Les mesureurs de champ PROMAX peuvent travailler avec le signal T2-MI
Les mesureurs de champ PROMAX peuvent travailler avec le signal T2-MI

Les mesureurs de champ RANGER Neo 3 et RANGER Neo 4 de PROMAX sont capable de recevoir et d'analyser le signal T2-MI provenant de n'importe quelle source: ASI-TS, IPTV multicast et RF.

MESUREUR DE CHAMP RANGER NEO 4

Diagramme d'une chaîne DVB-T2 typique
Diagramme d'une chaîne DVB-T2 typique
UN DOUTE? UNE QUESTION? NOUS SOMMES LA

T2-MI est exclusivement utilisé dans la liaison entre la sortie de la passerelle T2 (T2 gateway) et l'entrée du modulateur DVB-T2 et est transporté soit par TS-ASI, soit par IP.

Le signal T2-MI inclus, en complément au signal DVB-T2 lui-même, les données pour la synchronisation SFN (réseau à fréquence unique), les ajustements concernant chaque PLP (Physical Layer Pipe) et les BBFRAMES (BaseBand Frames - trame d'encapsulation) qui forment chaque PLP et qui contiennent les Transport Stream à moduler.

Vous pouvez trouver sur internet, en accès libre, toutes les spécifications ETSI TS 102 773.

Les outils pour travailler avec les données T2-MI

Quelles analyses les mesureurs de champ RANGER Neo 3 et RANGER Neo 4 peuvent apporter au signal T2-MI?

  • Enregistrement du TS qui contient le signal T2-MI à partir du signal RF, IPTV ou ASI-TS.
  • Rejouer le signal enregistré dans la mémoire, sur la sortie ASI-TS.
  • Analyser le Transport Stream qui contient le signal T2-MI.
  • Analyser et vérifier tous les champs définis dans le signal T2-MI (signalisation L1, timestamp DVB-T2, chaque trame PLP et BB, etc).
Analyse complète d'un signal T2-MI avec un mesureur de champ RANGER Neo 4
Analyse complète d'un signal T2-MI avec un mesureur de champ RANGER Neo 4
MESUREURS DE CHAMP RANGER NEO 4

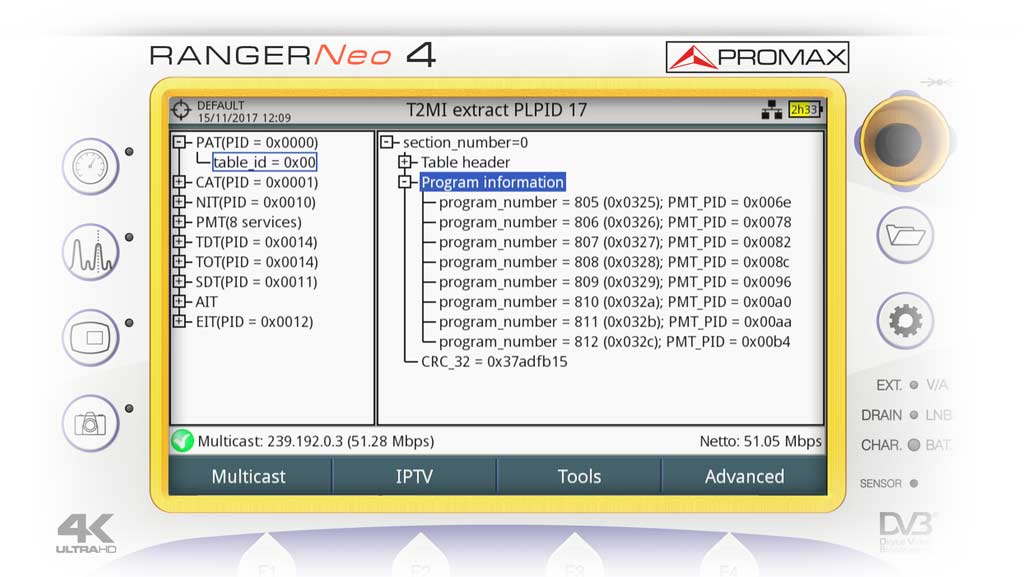

Les RANGER Neo 3 et RANGER Neo 4 peuvent également sélectionner un PLP particulier et activer l'analyse du Transport Stream pour observer le TS qu'il contient. Dans l'exemple ci-dessous nous recevons, via un stream Multicast IP, un signal T2-MI, à partir duquel nous extrayons et analysons les tables PSI/SI du Transport Stream transmis dans le PLPID = 17.

Réception d'un signal T2-MI et extraction des tables PSI/SI
Réception d'un signal T2-MI et extraction des tables PSI/SI avec le mesureur de champ RANGER Neo 4
