Analyse dynamique des échos

5 Décembre 2017.

La fonction analyseur de échos du mesureur de champ RANGER Neo permet de visualiser la réponse temporelle d’un canal numérique terrestre et ainsi détected des échos dans le signal qui peuvent apparaître à cause de la réception simultanée du même signal provenant de divers émetteurs avec différents retards et amplitudes.

Article technique sur les problèmes des échos dans la transmission de signaux de télévision numérique terrestre.

Une autre possible origine d'échos peut être la réflection du signal sur des grands obstacles tels que immeubles ou montagnes. La présence d'échos peur expliquer dans certains cas pourquoi ayant un bon C/N et un bon signal, le BER n'est pas suffisamment bon.

Un scénario typique de réception de signal terrestre aux échos

Avec la fonction analyseur des échos il est possible de connaître la distance à laquelle se trouve au maximum possible les effets de l'écho sur l'installation, en pointant l'antenne et réduisant l'effet des échos reçus.

Dans le mesureur de champ RANGER Neo, la fonction analyseur des échos est disponible pour tous les signaux numériques DVB-T, DVB-T2 et DVB-C2.

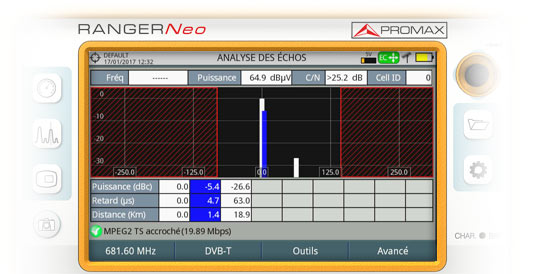

Le mesureur de champ RANGER Neo montrant une représentation graphique des échos
