Merogramme: Monitorage de la qualité d’un canal TNT

Merogramme

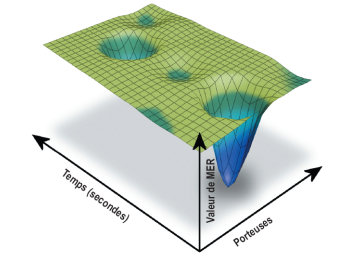

Exemple de Merogramme

Le Merogramme (fonction brevetée) est un outil utile pour la détection de problèmes dans la réception d’un canal DVB-T ou DVB-H.

Il a été spécialement conçu pour détecter des problèmes de réception intermittents et de courte durée.







Le Merogramme effectue une représentation graphique du niveau de MER des porteuses du canal en fonction du temps. Chaque valeur de MER est représentée par une couleur différente; les porteuses sont représentées sur l’axe Y (axe vertical) et le temps sur l’axe X (axe horizontal).

Mesureur de champ avec merogramme

Ainsi, on obtient une carte de couleurs, comme celle montrée dans la figure ci-dessus. À l’aide du marqueur il est possible de lire la valeur de MER de chaque porteuse à n’importe quel instant de temps capturé.

Cet outil est très utile quand l’installateur a besoin de contrôler la qualité (TNT) d’un signal TNT au cours d’une certaine période de temps car, une fois la capture est terminée, il peut détecter visuellement s’il y a eu une anomalie dans la qualité du signal.

Cette fonction est uniquement disponible pour les signaux DVB-T et DVB-H.
