Test d'atténuation : Certification de l'installation

Test FI avec le RP-050
Test FI avec le RP-050

La fonction TEST FI permet de tester le système de câblage d’un immeuble bien avant que les antennes ou la station de tête ne soient disponibles. Pour cette application PROMAX a conçu les générateurs de signaux RP-050, RP-080 et RP-250.







Le RP-050 couvre la bande intermédiaire (FI Satellite) alors que le RP-080 couvre également la bande terrestre. Le RP-250, couvre la bande de 5 à 2000 MHz avec 8 fréquences pilotes dont les fréquences et les niveaux sont ajustables.

La procédure, en deux étapes, permet d'évaluer la réponse fréquentielle de l'installation.

Étape 1 : Étalonnage avec le TV Explorer

Branchez le générateur directement au TV EXPLORER et étalonnez-le. Le mesureur compense les pertes dues au cordon et au connecteur et prend les niveaux des différents signaux comme référence.

Étape 2 : Mesure des signaux pilotes à travers du réseau

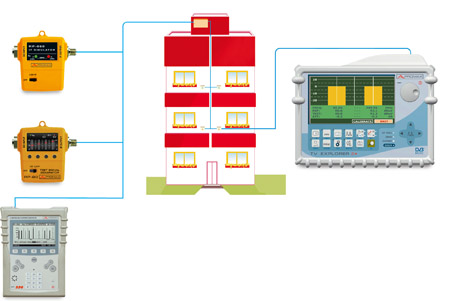

Une fois étalonné, branchez le générateur dans la station de tête et faites les mesures dans chaque prise avec votre mesureur. Sur l'écran apparaissent les valeurs d'atténuation pour les différentes fréquences pilotes.

Mesure des signaux pilotes à travers du réseau
