Haute définition (HDTV)

3 Juillet 2006.

HDTV: Une petite description

La Télévision à Haute Définition est un nouvel format de TV qui permet de reproduire du vidéo avec une résolution supérieure à celle de la TV conventionnelle.

Après une longue période de confusion à propos des spécifications de la HDTV, les différents secteurs de l'industrie se sont finalement mis d'accord sur la signification exacte du terme HDTV.

Les téléviseurs, basés sur les technologies TRC, TFT ou plasma, sont considérés compatibles avec la HDTV et donc portent l'enseigne 'HD READY' uniquement s'ils sont conformes à un certain nombre de spécifications techniques établies (voir ci-dessous).

La HDTV est transmise uniquement par des techniques de TV numérique. Le signal vidéo HDTV doit être traité au préalable pour sa transmission.

Spécifications techniques de la HDTV

  • Résolution verticale minimum de 720 lignes en format 16:9
  • Entrées pour signal HDTV via:
    • YPbPr (composantes analogiques)
    • DVI ou HDMI™
  • Les entrées HDTV doivent accepter au minimum:
    • 1280x720 @ 50 et 60 Hz avec “progressive scan” (720p)
    • 1920x1080 @ 50 et 60 Hz avec “interlaced scan” (1080i)

Émission de signaux HDTV

  • Compression numérique: Le signal est converti en numérique et compressé pour réduire la largeur de bande nécessaire pour le transmettre. Deux techniques sont utilisées, MPEG-2 et MPEG-4. Comme résultat onn obtiene un TS (“Transport Stream”).
  • Modulation: Le TS est préparé pour être transmis sur le canal d'emission.
    • Terrestre: DVB-T COFDM
    • Câble: DVB-C QAM
    • Satellite: DVB-S QPSK, DVB-S2 QPSK ou 8PSK

Canaux HDTV disponibles en ce moment

France uniquement à travers le satellite. Astra 19E, Eutelsat 13E ou Astra 23E offrent une sélection de transpondeurs avec contenu en HDTV. Le CSA a commencé à faire les premiers essais d'émission TNT en HDTV, limités à quelques petites zones du pays. Mis à part cela, le satellite est pour le moment la seule option.

Si nous prenons Hot bird Eutelsat 13E par exemple, les transpondeurs suivants offrent du contenu en HDTV:

TXD 116

DVB-S

MPEG-4/HD

TXD 2

DVB-S

MPEG-4/HD

TSC 64

DVB-S2

MPEG-4/HD

La HDTV et le TV Explorer

Le PRODIG-5 TV Explorer est compatible avec DVB-S donc il peut faire des mesures sur des canaux HDTV qui utilisent ce schéma de modulation.

C'est le cas par exemple des transpondeurs 116 et 2, et est indépendant du fait que les programmes soient compressés en MPEG-2 ou MPEG-4. La liste de services indiquera la présence des services HDTV. En ce moment, il est possible de faire des mesures de puissance et C/N sur des transpondeurs qui utilisent DVB-S2. Pour le moment, il n'est pas possible de faire des mesures de MER, CBER, ou VBER. Cependant, à cause de la nature de la transmission par satellite, les mesures faites sur les canaux voisins peuvent aussi être représentatives.

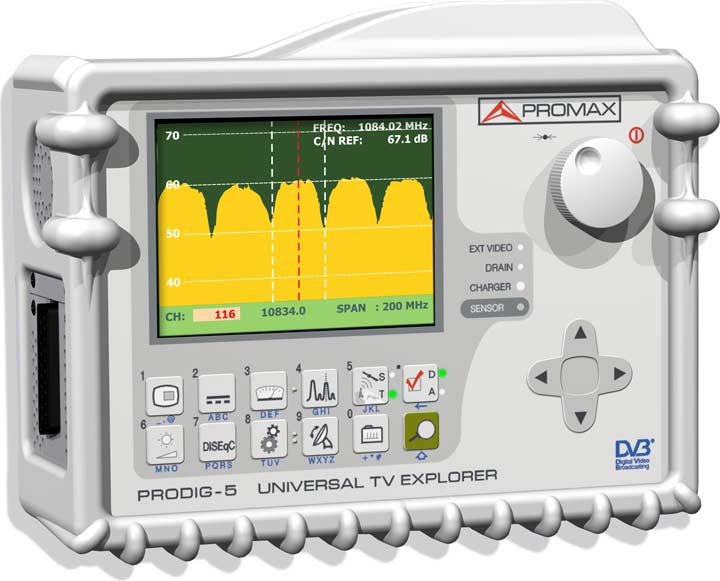

Spectre pour un canal HDTV sur ASTRA
Spectre pour un canal HDTV sur ASTRA

Ci-dessous une liste de quelques satellites et leurs transpondeurs qui utilisent DVB-S :

  • ASTRA 19.2 E
    TXD 88
    TXD 110
  • ASTRA 23.5 E
    TXD 52
    HOT BIRD 13.0 E
    TXD 116
    TXD 2
    TXD 12
  • ATLANTIC BIRD 5.0 W
    TXD KC2
