Mesureurs de champ qui peuvent maintenant inclure des Mesures Avancées pour DAB+

6 Septembre 2018.


L'option DAB avancée pour les mesureurs de champ RANGER Neo permet aux utilisateurs professionnels d'effectuer une analyse du signal DAB et inclut diverses fonctions qui normalement ne sont disponibles que sur des appareils plus onéreux, telles que l'enregistrement ETI, la constellation ou l'analyse des échos.

Enregistrement ETI

ETI (Ensemble Transport Interface) est l'équivalent du Transport Stream mais pour le standard DAB. Il est possible d'enregistrer dans le mesureur le ETI d'un signal et l'exporter sur une clé USB pour l'analyser ultérieurement.

Enregistrement ETI

Analyse dynamique des échos

Le DAB peut être diffusé dans un réseau SFN (Single Frequency Network) et dans ce cas l'analyse dynamique des échos s'avère une fonction très utile.

Analyse dynamique des échos

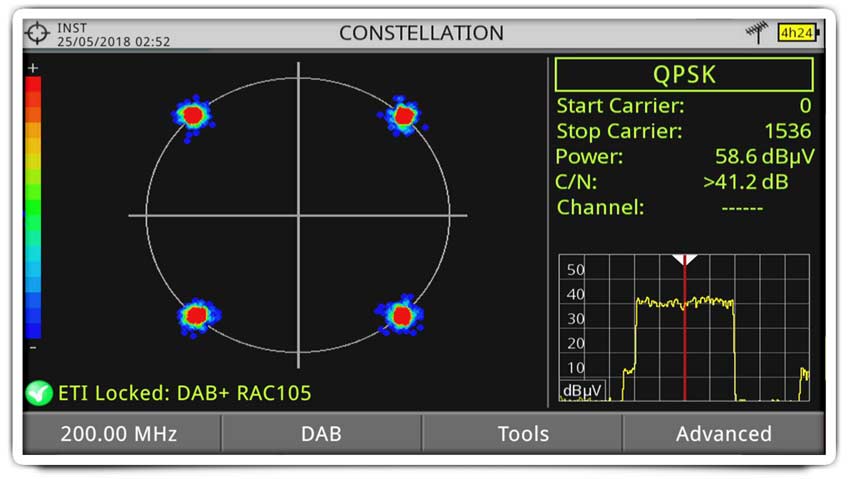

Diagramme de constellation DAB

Le DAB utilise la modulation DQPSK et donc son digramme de constellation se présente comme un nuage de points concentrés en 4 groupes.

DAB constellation diagram

Mesures et Décodage de l'audio

Mis à part de ses fonctions avancées, l'analyseur peut également mesurer les paramètres basiques de qualité et décoder l'audio.

Measurements + Audio decoding

Slideshow

Il s'agit d'une séquence d'images statiques qui contiennent des informations sur les chansons en train d'être jouées ou sur la circulation sur la route. Ce diaporama est affiché sur différentes vues du mesureur ensemble avec d'autres informations du signal.

Slideshow

Et encore plus ...

MSC, FIC et FIB. Le mesureur affiche des mesures de CBER séparées pour le FIC (Fast Information Channel) et pour le MSC (Main Service Channel). Aussi, en rapport avec le FIC CBER, il fournit également la mesure de rapport FIB (Fast Information Block ratio).

Le MER par Porteuse et le Merogramme sont également inclus dans cette option de Mesures Avancées pour DAB.

Merograma
