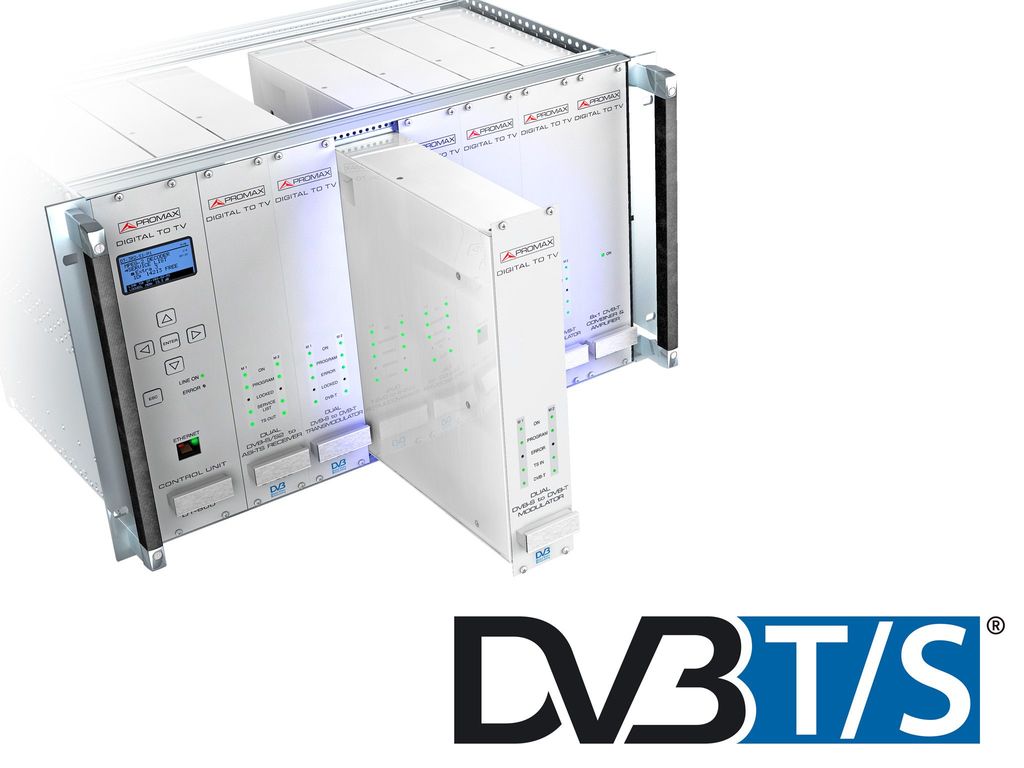

DT-202: Transmodulateur DVB-S à DVB-T Double

DT-202: Transmodulateur DVB-S à DVB-T Double

DVB-S (QPSK) to DVB-T (COFDM) transmodulators, agile in frequency and output level.

Les DT-202 sont des transmodulateurs DVB-S (QPSK) vers DVB-T (COFDM). Ils peuvent être syntonisés sur un transpondeur satellite QPSK et remodulent le signal en COFDM sur la bande UHF. La fréquence et le niveau de sortie sont réglables.

Grâce à la fonction de Filtrage PID il est possible d’éliminer plusieurs services de vidéo, audio ou données du Transport Stream du transpondeur satellite, de façon à adapter son débit binaire à des valeurs convenables pour la modulation COFDM.

Les valeurs de la Constellation, le Taux de Viterbi (FEC) ou l’Intervalle de Garde (IG) peuvent être également modifiés suivant l’application.

Ceci permet d’inclure davantage de programmes dans un canal COFDM que dans un canal TNT standard. Une configuration typique pour distribution du signal sur un câble coaxial serait 64QAM, FEC=3/4 et IG=1/32 de façon à ce que le modulateur accepte le débit maximal possible.

Le modulateur DVB-T double (DT-202) incorpore un coupleur interne qui fournit les deux canaux DVB-T sur une sortie unique mais avec un excellent C/N. Cette caractéristique fournit une grande robustesse au signal, et permet d’ajouter des amplificateurs de RF en cascade tout au long de la distribution avec une perte minimale de la qualité du signal.

ENTRÉE DVB-S FI 2 entreés DVB-S FI indépendantes
Connecteur 75 Ω Type- F, Femelle
SORTIE RF 2 multiplex DVB-T indépendantes combinés
Connecteur 50 Ω Type- F, Femelle
PROCESSUS DU TS
Filtrée Filtrée du PID avec un table de filtrage jusqu'à 32 PID
Mesures
  • Taux de bits du multiplex de sortie
  • Pourcentage du taux de bits utilisé en relation a la capacité maximale du multiplex

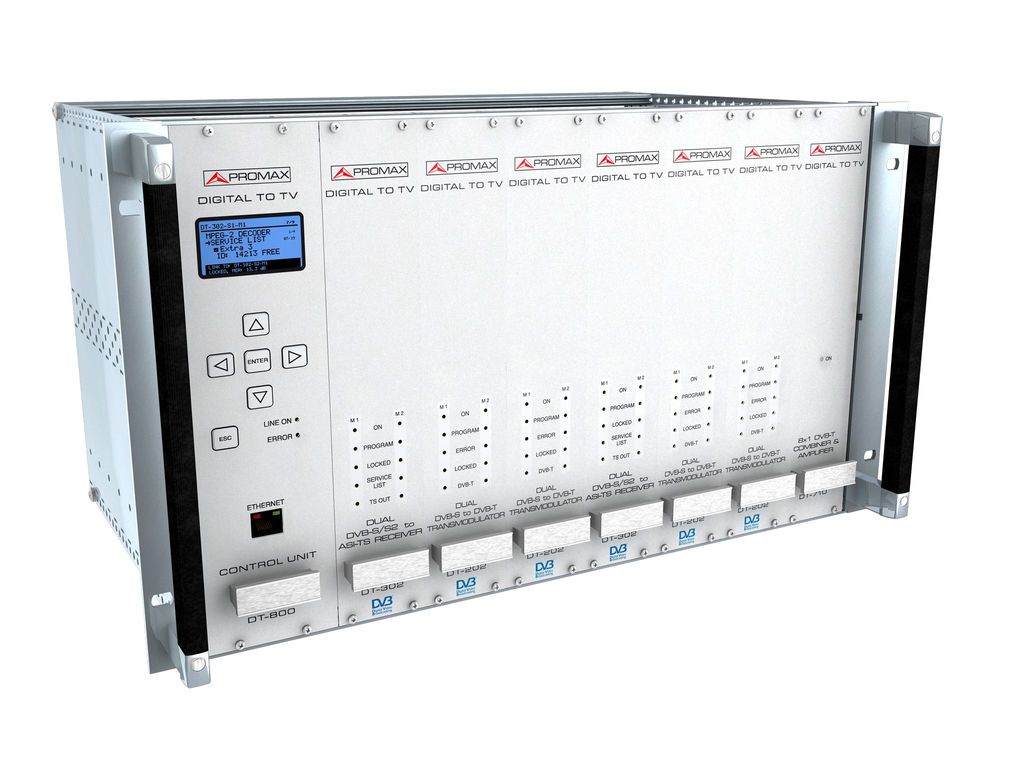

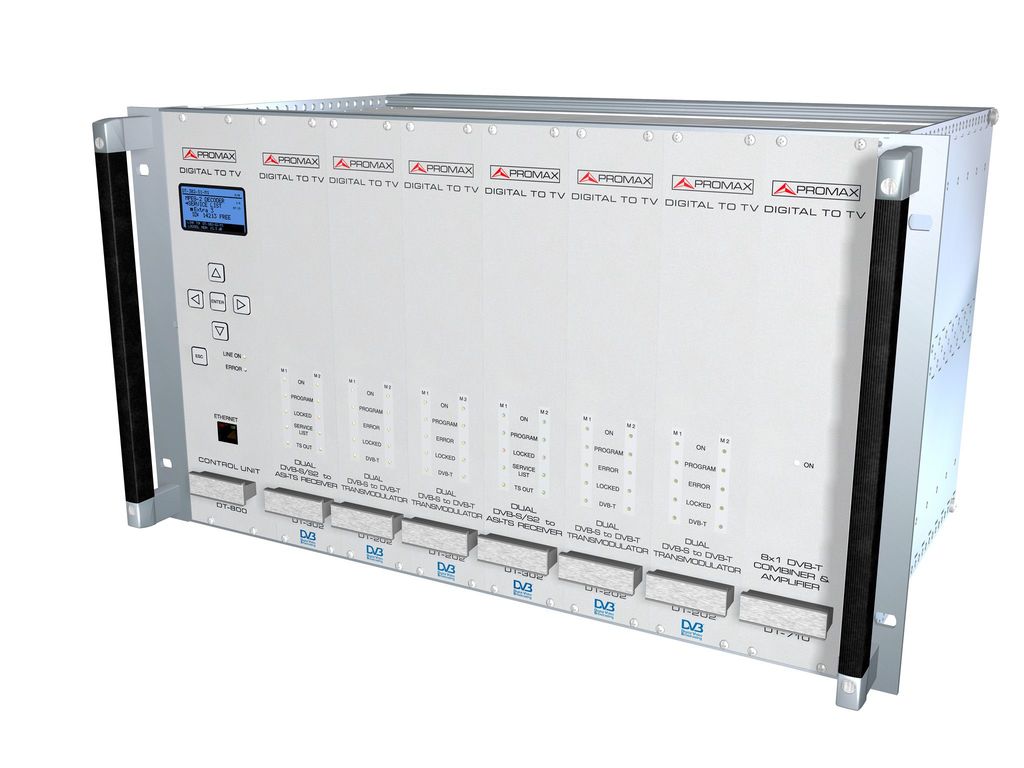

CONFIGURATION ET ALIMENTATION À travers du module DT-800, de manière local (clavier) ou à distance (PC).
